Câblage des modules
Modules de fonction
6
l
119 EDK94SH104 DE/EN/FR/ES/IT 5.1
6.2 Modules de fonction
Utiliser ces modules sur les emplacements þ MXI1 ou þMXI2 oMMI oMSI.
Fréquence pilote

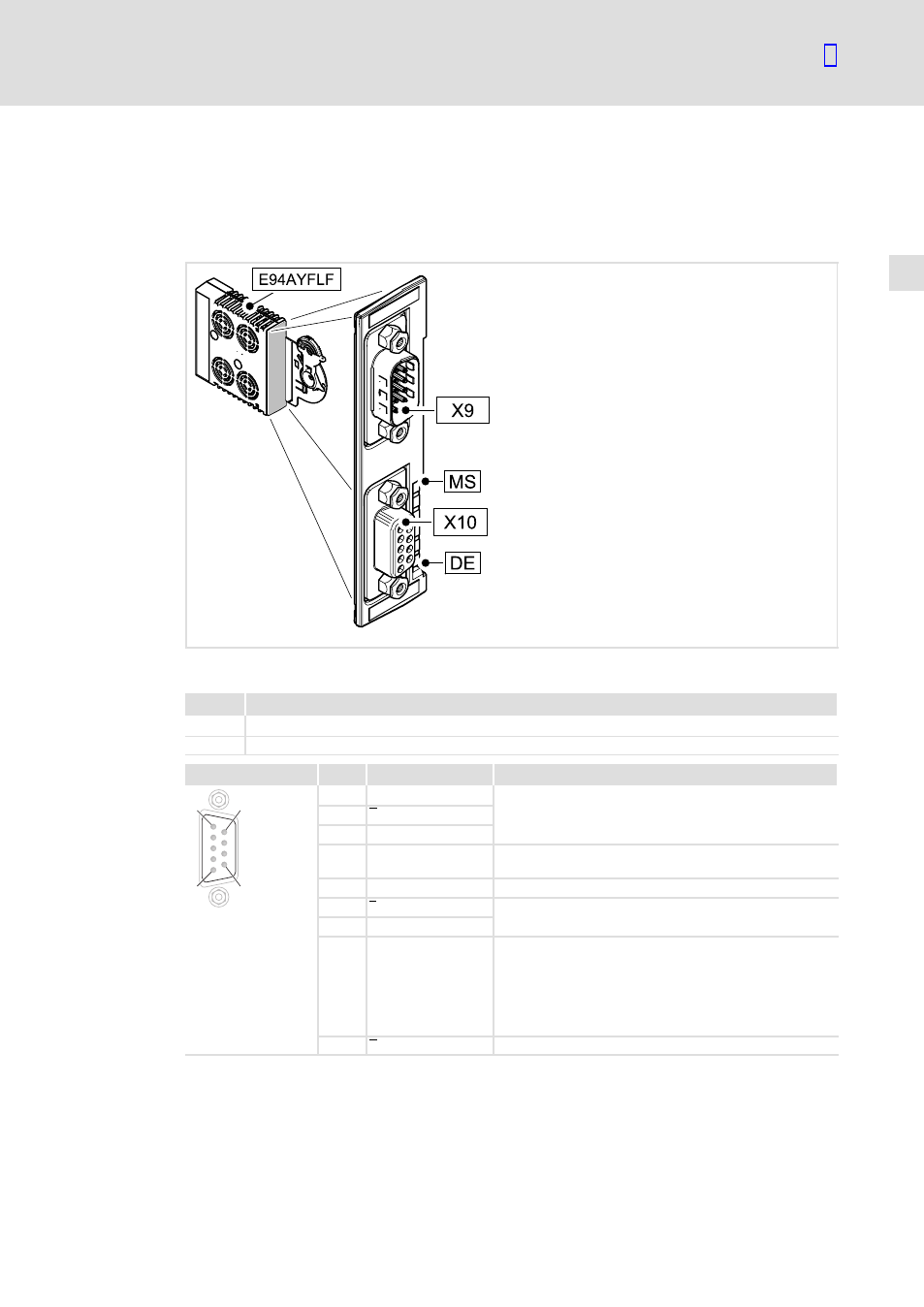

E94AYFLF004
Raccordements
Pos. Description
X9 Entrée fréquence pilote, connecteur mâle Sub−D à 9 broches
X10 Sortie fréquence pilote, connecteur femelle Sub−D à 9 broches
X9 Broche Désignation Explication
1 6
5 9
1 B
Signal d’entrée TTL du codeur ou émulation codeur 2 A
3 A
4 +5 V Alimentation régulée pour codeur
(Broche 8 = Sense doit être utilisé.)
5 GND −
6 Z
Signal d’entrée TTL du codeur ou émulation codeur
7 Z
8 La fonction de ce câble doit être réglée sur l’appareil de
base :
l S
l Lc
l E
l Sense (câble capteur en cas de régulation de tension,
réglage Lenze)
l Lamp control
l Enable
SUBD09010
9 B Signal d’entrée TTL du codeur ou émulation codeur
