Gerät verdrahten
Wichtige Hinweise
5
l
20 EDK94SH104 DE/EN/FR/ES/IT 5.1
IT−Netz
(
Stop!
Überspannung an Bauteilen:
In IT−Netzen können bei einem Erdschluss in der Anlage unverträgliche
Überspannungen entstehen.
Mögliche Folgen:
Zerstörung des Gerätes.
Schutzmaßnahmen:
Bei Einsatz der Geräte in IT−Netzen, muss die interne Verbindung von Filtern
zur Schutzerde getrennt werden. Führen Sie dazu die gerätespezifisch
beschriebene Maßnahme durch.

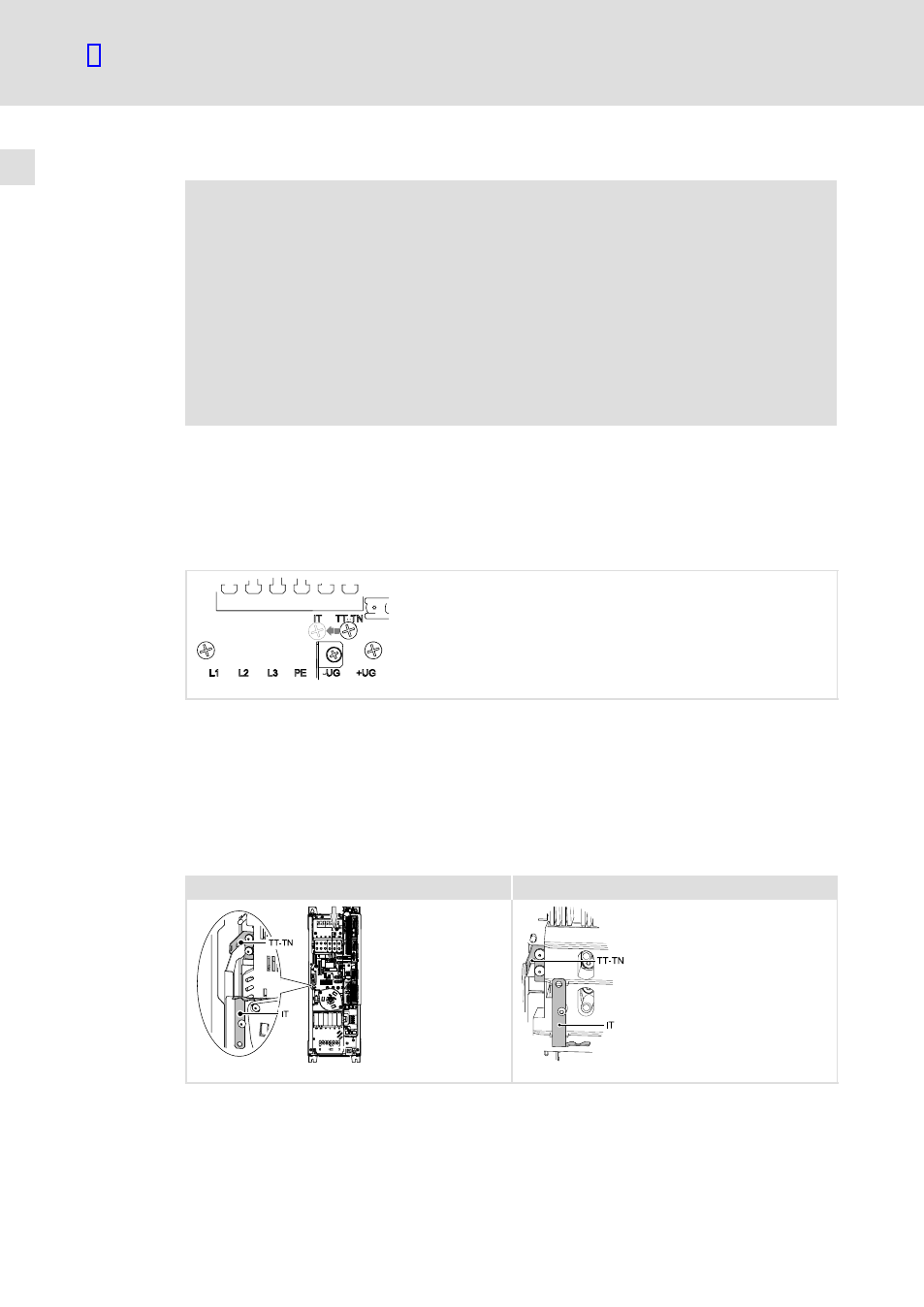

So trennen Sie die interne Verbindung von Filtern zur Schutzerde:
1. Sie finden eine Schraube über den Klemmen X100 (+UG/−UG) in der Position "TT−TN"
(
¶ Abb. 5−1).
2. Schraube heraus drehen und die Schraube an der Position "IT" wieder eindrehen.
– Anzugsdrehmoment: 3,4 Nm (30 lb−in)
94GG67IT01
Abb. 5−1
3. Sie finden eine Metalllasche links im Gerät (
¶ Abb. 5−2).
4. Die Schrauben lösen, um die Metalllasche zu entnehmen.
5. Die Schraube an der Position "IT" lösen und die Metalllasche einsetzen.
6. Alle Schrauben wieder festziehen.
– Anzugsdrehmoment: 3,4 Nm (30 lb−in)
Gg 6 Gg 7
94GG67IT62 94GG67IT72
Abb. 5−2
Wenn Sie beide Maßnahmen ausgeführt haben, ist das Gerät für den Betrieb in IT−Netzen
geeignet.
