Cablaggio del modulo asse
Collegamenti di potenza
5
l
194 EDK94SH104 DE/EN/FR/ES/IT 5.1

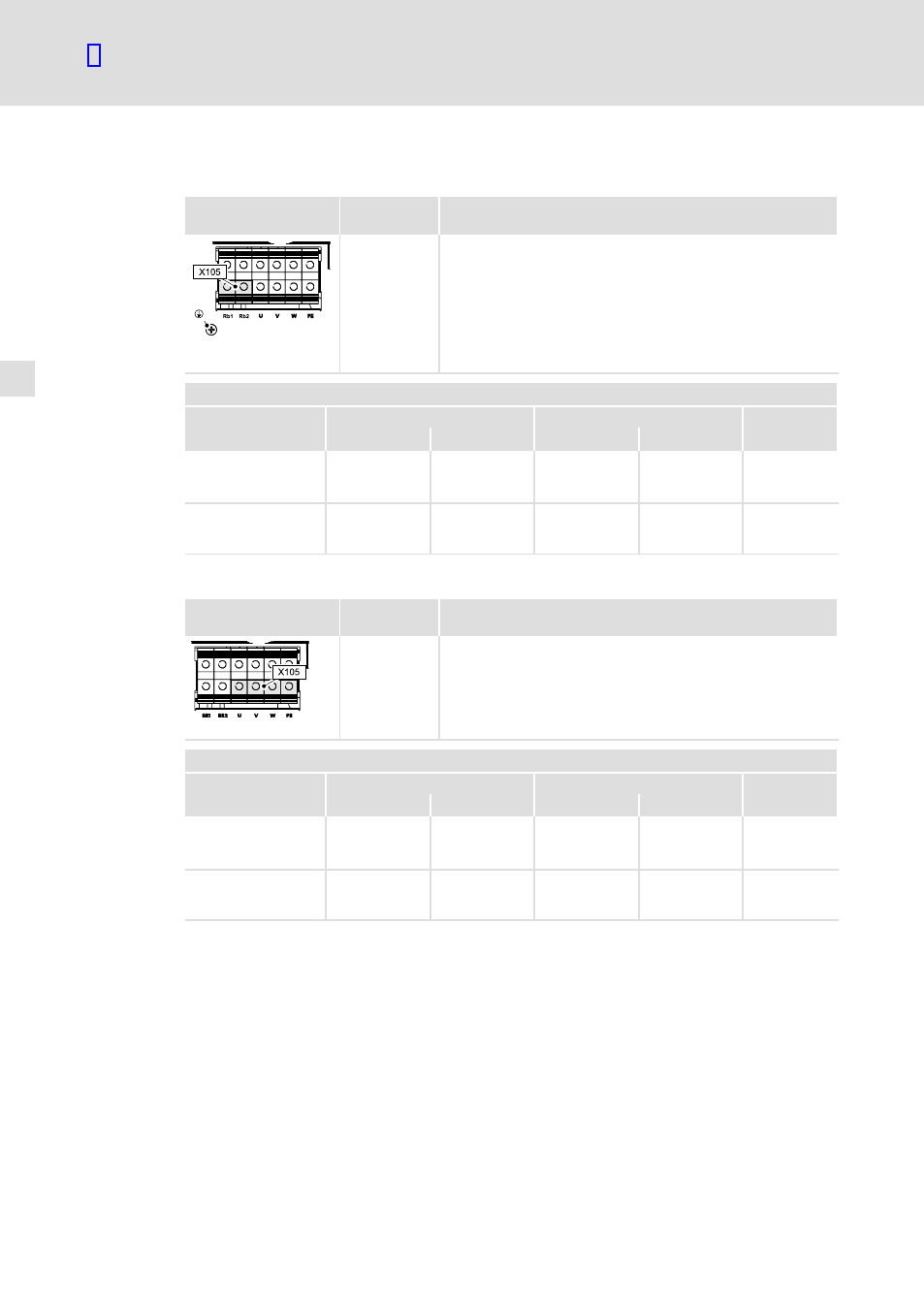

Resistenza di frenanatura esterna
Morsettiera X105
(parte sinistra) Siglatura Descrizione
Rb1
Rb2 Resistenza di frenanatura esterna
SSP94X6105
+ Collegamento per conduttore di protezione (PE) con terminale ad
anello M5
Dati dei morsetti
Sezione max. conduttore Coppia di serraggio !
[mm 2 ] [AWG] [Nm] [lb−in]
Taglia 6:
flessibile
con capocorda
50 0 10 88.5 brugola 5
Taglia 7:
flessibile
con capocorda
95 000 14 124 brugola 5
Motore
Morsettiera X105
(parte destra) Siglatura Descrizione
U
V
W Fasi motore
SSP94X6105
PE Collegamento per il conduttore di protezione sul lato del motore
Dati dei morsetti
Sezione max. conduttore Coppia di serraggio !
[mm 2 ] [AWG] [Nm] [lb−in]
Taglia 6:
flessibile
con capocorda
50 0 10 88.5 brugola 5
Taglia 7:
flessibile
con capocorda
95 000 14 124 brugola 5
