Câblage de l’appareil – Lenze E94ASHE Axis Single Drive 32-104A User Manual
Page 105

Câblage de l’appareil
Remarques importantes
l
105
EDK94SH104 DE/EN/FR/ES/IT 5.1
94GG67IT01
Fig.5−1

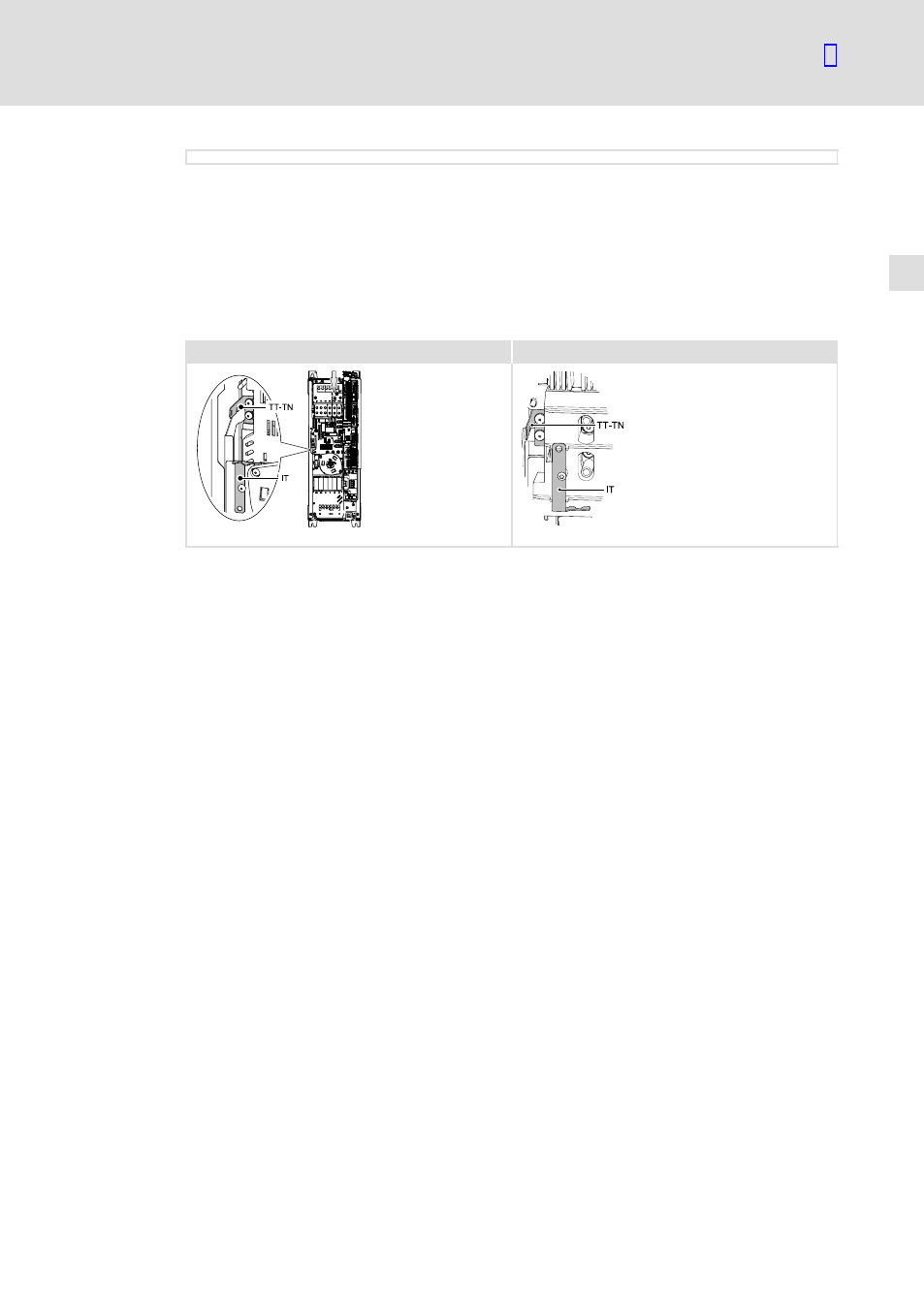

3. Une griffe de serrage métallique se trouve à gauche de l’appareil (
¶ Fig.5−2).
4. Desserrer les vis pour retirer la griffe de serrage métallique.
5. Desserrer la vis en position "IT" et mettre en place la griffe de serrage métallique.
6. Reserrer toutes les vis.
– Couple de serrage : 3,4 Nm (30 lb−in)
Gg 6
Gg 7
94GG67IT62
94GG67IT72
Fig.5−2
Une fois ces deux opérations effectuées, l’appareil est prêt à fonctionner sur des réseaux
IT.
