Câblage de l’appareil
Partie puissance
5
l
109 EDK94SH104 DE/EN/FR/ES/IT 5.1

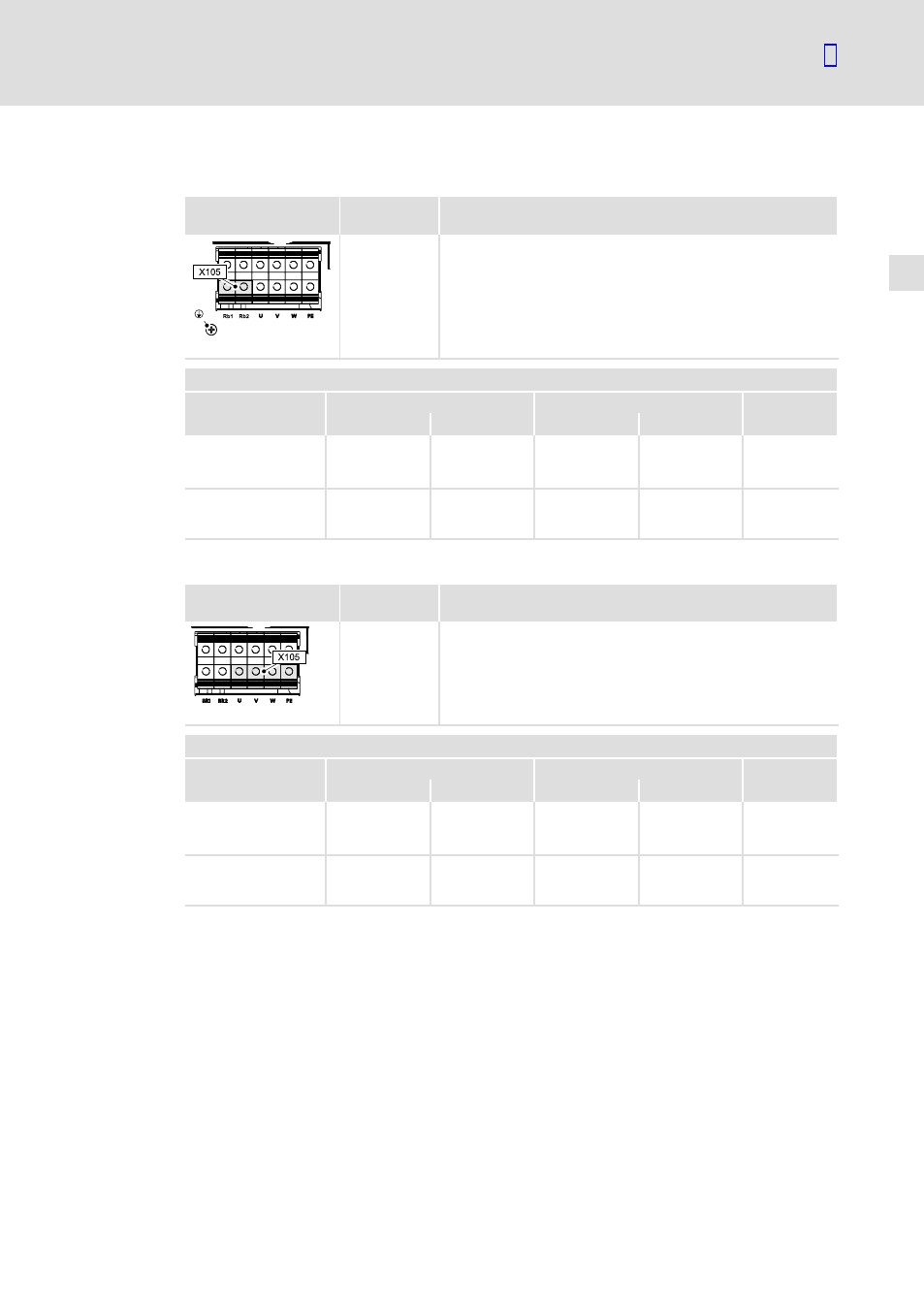

Résistance de freinage externe
Bornier X105
(partie gauche) Inscription Description
Rb1
Rb2 Résistance de freinage externe
SSP94X6105
+ Raccordement du conducteur de protection avec cosse à oeillet M5
Spécifications des bornes
Section max. de câble Couple de serrage !
[mm 2 ] [AWG] [Nm] [lb−in]
Taille d’appareil 6 :
flexible
avec embouts
50 0 10 88.5 Inbus 5
Taille d’appareil 7 :
flexible
avec embouts
95 000 14 124 Inbus 5
Moteur
Bornier X105
(partie droite) Inscription Description
U
V
W Phases moteur
SSP94X6105
PE Raccordement pour conducteur de protection côté moteur
Spécifications des bornes
Section max. de câble Couple de serrage !
[mm 2 ] [AWG] [Nm] [lb−in]
Taille d’appareil 6 :
flexible
avec embouts
50 0 10 88.5 Inbus 5
Taille d’appareil 7 :
flexible
avec embouts
95 000 14 124 Inbus 5
