Cablear equipo
Conexiones de potencia
5
l
152 EDK94SH104 DE/EN/FR/ES/IT 5.1
Resistencia de frenado externa

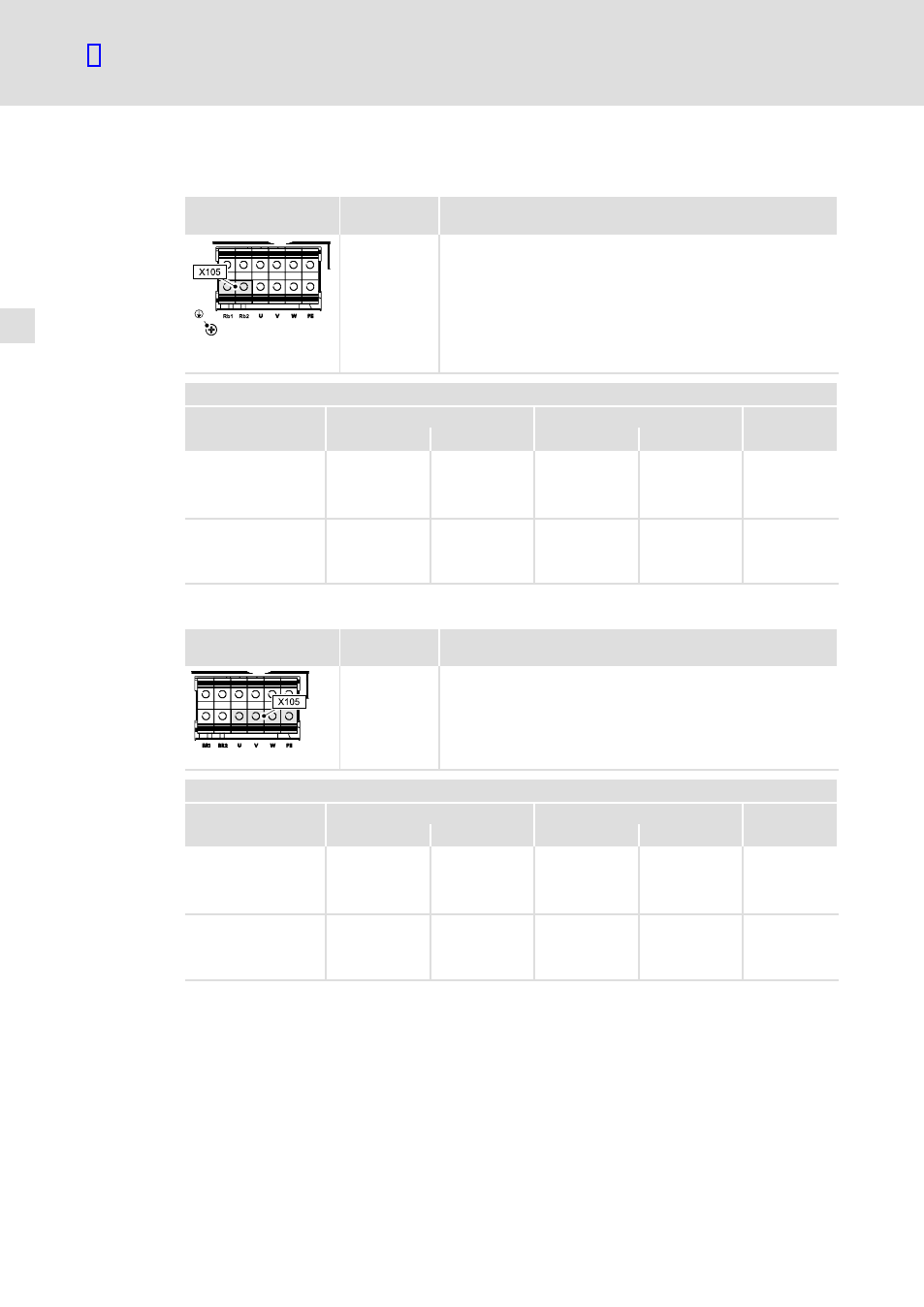

Borne X105
(lado izquierdo) Marcación Descripción
Rb1
Rb2 Resistencia de frenado externa
SSP94X6105
+ Conexión para el conductor protector con terminal de cable
anular M5
Datos de bornes
Sección de cable máx. Par de apriete !
[mm 2 ] [AWG] [Nm] [lb−in]
Tamaño de equipo 6:
flexible
con terminal
grimpado
50 0 10 88.5 Allen 5
Tamaño de equipo 7:
flexible
con terminal
grimpado
95 000 14 124 Allen 5
Motor
Borne X105
(lado derecho) Marcación Descripción
U
V
W Fases de motor
SSP94X6105
PE Conexión para el conector protector en el lado motor
Datos de bornes
Sección de cable máx. Par de apriete !
[mm 2 ] [AWG] [Nm] [lb−in]
Tamaño de equipo 6:
flexible
con terminal
grimpado
50 0 10 88.5 Allen 5
Tamaño de equipo 7:
flexible
con terminal
grimpado
95 000 14 124 Allen 5
