Câblage des modules
Modules de sécurité
6
l
126 EDK94SH104 DE/EN/FR/ES/IT 5.1
SM300
Fonctions
ƒ Absence sûre de couple (STO)
(jusqu’à présent : arrêt sécurisé, protection contre redémarrage inopiné)
ƒ Mise à l’arrêt sûre 1
ƒ Raccordement de capteurs de sécurité
ƒ Connexion au bus de sécurité PROFIsafe
SSP94SM317

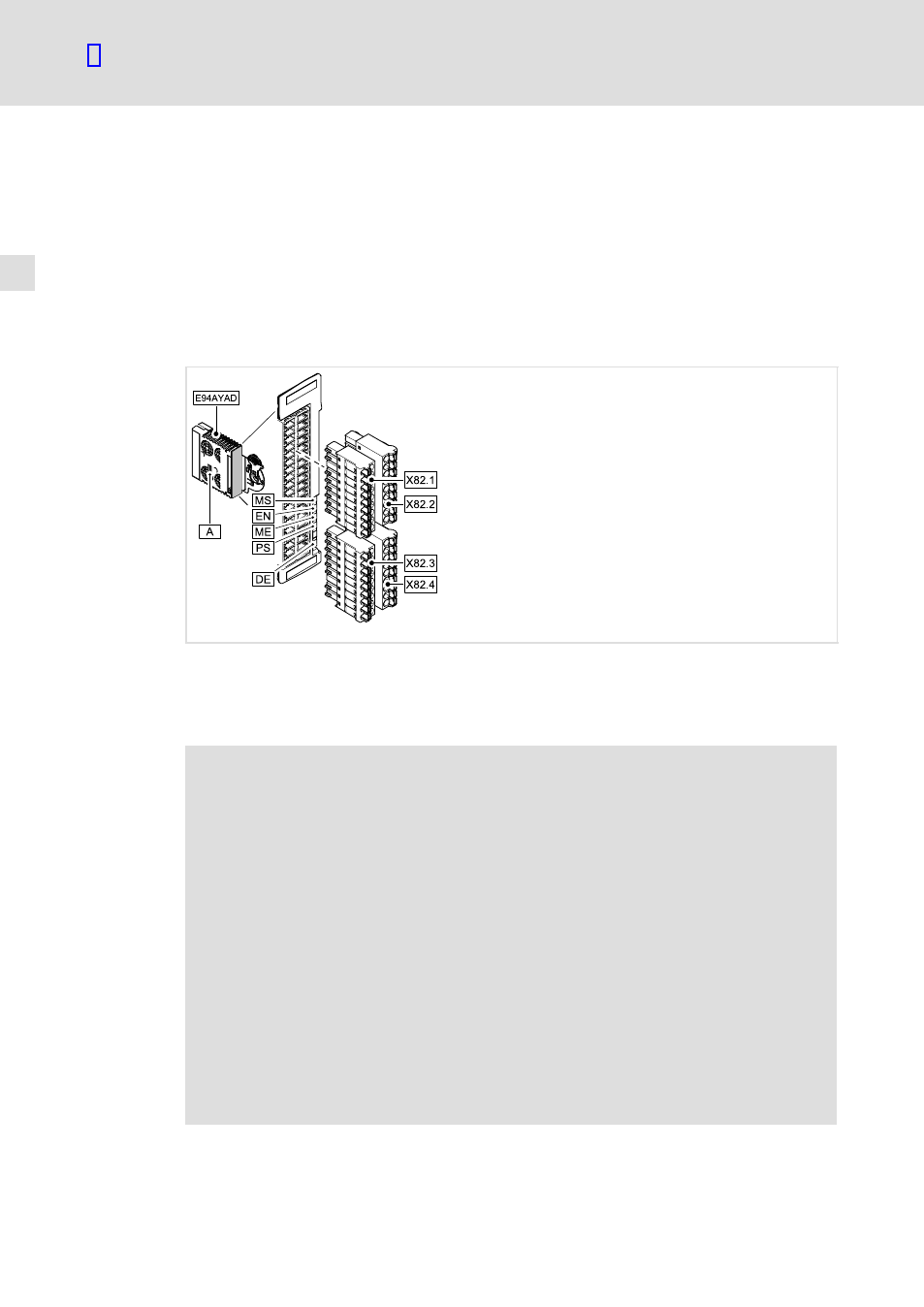

Fig.6−10 Module de sécurité E94AYAD
Respecter impérativement les consignes de sécurité et les indications d’utilisation
suivantes afin de garantir les caractéristiques de sécurité certifiées et d’assurer un
fonctionnement fiable et sans danger.
}
Danger !
Danger de mort dы а une installation non appropriée
Une installation non appropriée du module de sécurité risque de provoquer un
démarrage incontrôlé des entraînements.
Risques encourus
ƒ Mort ou blessures graves
Mesures de protection
Longueur de câble totale entre X82 et les éléments connectés (exemples :
capteurs, appareils, ...) > 3 m :
ƒ Blinder impérativement le câble entre X82 et les éléments connectés.
– Appliquer le blindage au moins sur la reprise de blindage du socle de
montage.
– Si possible, appliquer le blindage également sur l’élément connecté.
Longueur de câble totale entre X82 et les éléments connectés (exemples :
capteurs, appareils, ...) < 3 m :
ƒ Le câblage sans blindage est autorisé.
