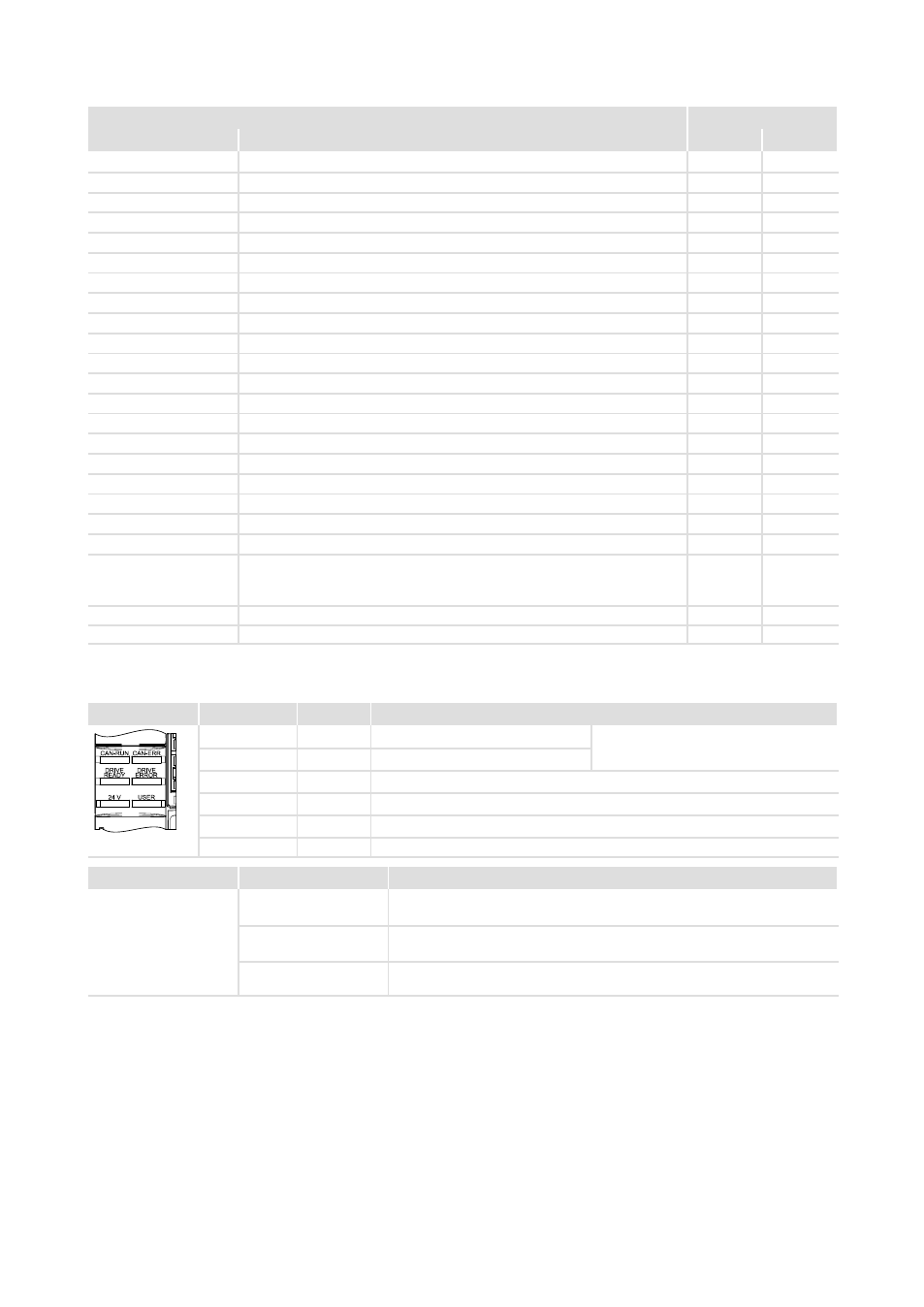

Vista general
Equipo básico 0 Ejecución
Pos. Descripción HighLine StateLine
MXI1 Caja modular para ampliación 1, p.ej. comunicación ю ю
MXI2 Caja modular para ampliación 2, p.ej. comunicación þ o
MMI Caja modular para módulos de memoria ю ю
MSI Caja modular para técnica de seguridad ю ю
X1 Systembus (CAN), bajo la cubierta þ o
X2 Alimentación de 24V y Statebus ю ю
X3 Entradas analógicas y salidas analógicas 2/2 1/0
X4 Salidas digitales 4 1
X5 Entradas digitales 8 4
X6 Diagnóstico ю ю
X7 Resolver ю ю
X8 Encoder ю ю
2 Cubierta inferior ю ю
3 Placa de características, extraíble ю ю
4 Cubierta superior ю ю
8 Abrazadera EMC 3 3
X100 Red / voltaje bus DC ю ю
X105 Motor / resistencia de frenado externa ю ю
X106 Monitorización de la temperatura de motor ю ю
X107 Control del freno motor opcional opcional
6 7 Abrazadera EMC
Tamaño del equipo 6:
Æ 10 ... 20 mm und Æ 15 ... 28 mm
Tamaño del equipo 7: Æ 15 ... 28 mm und Æ 20 ... 37 mm
2 2
9 Rosca atornillable para argolla M6 (no incluida) 4 4
: Descarga de tensión y ayuda para la carga, desmontable 2 2
Encontrará indicaciones sobre algunos estados de funcionamiento rápidamente a través de la pantalla
de LEDs.
LED Marcación Color Descripción
CAN−RUN verde CAN−BUS o.k.
sin función en la versión "StateLine"
CAN−ERR rojo Error CAN−BUS
DRIVE READY verde Equipo básico listo para operar
DRIVE ERROR rojo Error en el equipo básico o por la aplicación
24 V verde Alimentación de 24−V o.k.
SSP94LED01
USER amarillo Mensaje parametrizado por la aplicación
Pos. Símbolo Descripción
5
{
Largo tiempo de descarga: ¡Todos los bornes de potencia tienen tensión
hasta 3 minutos tras la desconexión!
}
Alta corriente de fuga: ¡Realizar la instalación fija y conexión a PE según
EN 61800−5−1!
'
Elementos con peligro por electroestática: ¡Antes de empezar a trabajar con
el equipo, el personal deberá liberarse de cargas electroestáticas!
