Câblage de l’appareil

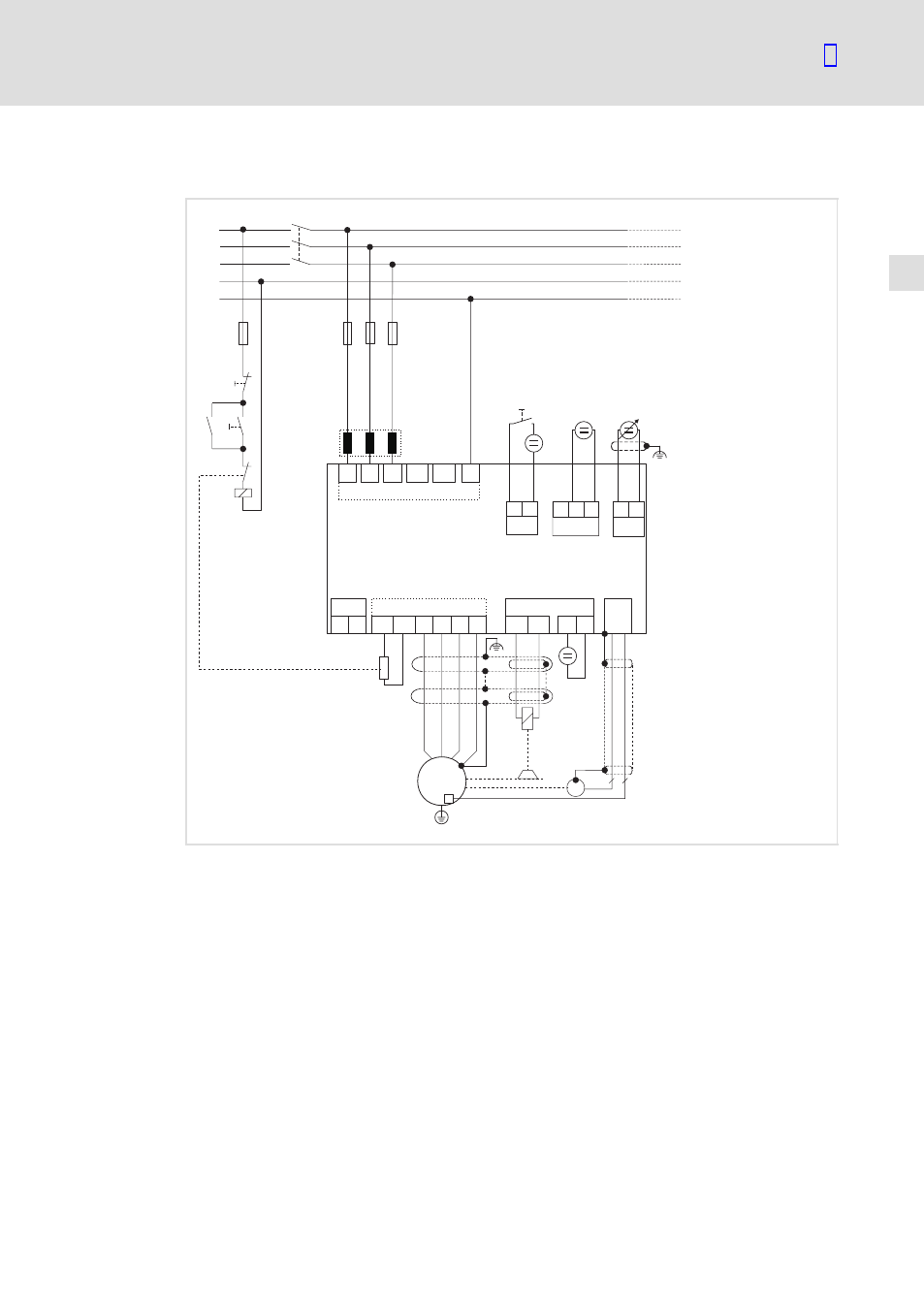

Exemple de câblage
5
l
107 EDK94SH104 DE/EN/FR/ES/IT 5.1
5.2 Exemple de câblage
L3
N
PE
L1
L2
F1...F3 F4
K1
K1
K1
L1 L2 L3
E94ASxExxxx
X100
-UG
O
I
+UG
R
B
R
B
U Rb1 Rb2 V W
X105
BD1 BD2
X107 X7
T1 T2
X106
M
3~ R
Y
ϑ
ϑ
EYF...
7 2
+ -
+
-
‚
+
+
X2
24E SB GE
+ -
„
X3
+ -

A1- A1+
RFR
X5
GI RFR
ƒ
+
-
Z1
SSP94PSP67
E94ASxExxxx Module d’axe Servo 9400 Single
F1 ... F4 Fusibles
Z1 Tore, activé dans les plages haute fréquence de 30 à 60 MHz
" Collier de blindage HF raccordé par une surface importante à la terre
fonctionnelle
EYF... Câble système pour bouclage par résolveur
RFR Déblocage du variateur
K1 Contacteur réseau
R Résolveur
RB Résistance de freinage
Y Frein de parking (raccordé au module de pilotage de frein de parking disponible
en option)
 Consigne de vitesse transmise via entrée analogique 1 (−10 ... 0 ... +10 V)
‚ Source de tension pour frein de parking
ƒ Source de tension 24 V pour entrées numériques suivant CEI 61131−2
„ Source de tension 24 V pour carte de commande
