CAS200 User’s Guide Chapter 2: Installation
Watlow Anafaze 33

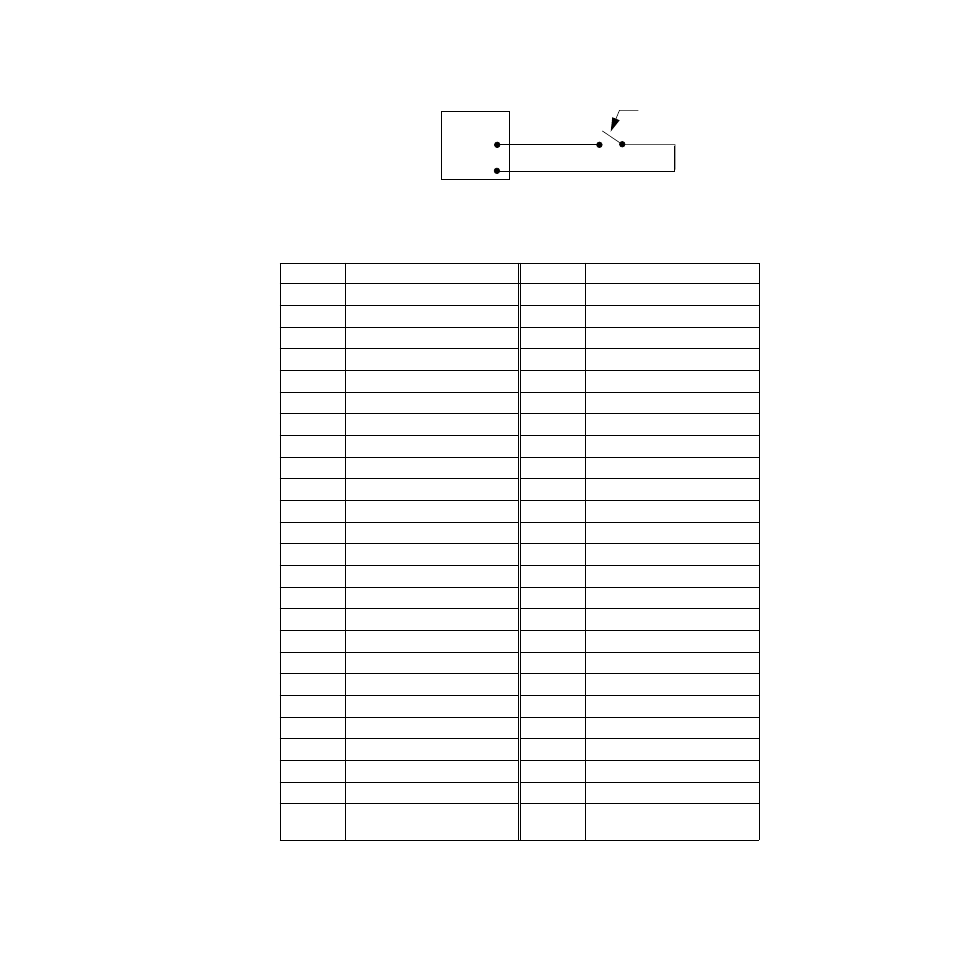

Figure 2.19 Wiring Digital Inputs
Table 2.5 TB50 Connections for CAS200
Terminal Function Terminal Function
1 +5Vdc 2 +5Vdc
3 CTRL COM 4 CTRL COM
5 Not Used 6 Watchdog Timer
7 Pulse Input 8 Global Alarm
9 DIG output 1 10 DIG output 34
11 DIG output 2 12 DIG output 33
13 DIG output 3 14 DIG output 32
15 DIG output 4 16 DIG output 31
17 DIG output 5 18 DIG output 30
19 DIG output 6 20 DIG output 29
21 DIG output 7 22 DIG output 28
23 DIG output 8 24 DIG output 27
25 DIG output 9 26 DIG output 26
27 DIG output 10 28 DIG output 25
29 DIG output 11 30 DIG output 24
31 DIG output 12 32 DIG output 23
33 DIG output 13 34 DIG output 22
35 DIG output 14 36 DIG output 21
37 DIG output 15 38 DIG output 20
39 DIG output 16 40 DIG output 19
41 DIG output 17 42 DIG output 18
43 DIG input 1 44 DIG input 2
45 DIG input 3 46 DIG input 4
47 DIG input 5 48 DIG input 6
49 DIG input 7 50
DIG input 8 External Alarm
Acknowledge
Digital
Input
Device
TB50
Input
Control Com
