l Bei der Parametrierung muss "Anwendung Standrohr" gewählt
und der Rohrdurchmesser eingegeben werden, um Fehler durch
Laufzeitverschiebung zu kompensieren
l Eine Störsignalausblendung bei eingebautem Sensor ist empfeh-
lenswert, jedoch nicht zwingend erforderlich
l Die Messung durch einen Kugelhahn mit Volldurchgang ist
möglich
Konstruktive Anforderungen an das Bypassrohr:
l Werkstoff metallisch, Rohr innen glatt
l Bei extrem rauer Innenseite des Rohres ein eingeschobenes Rohr
(Rohr im Rohr) oder einen Radarsensor mit Rohrantenne ver-
wenden
l Flansche sind entsprechend der Ausrichtung der Polarisations-
ebene auf das Rohr geschweißt
l Spaltgröße bei Übergängen ≤ 0,1 mm, z. B. bei Verwendung eines
Kugelhahnes oder von Zwischenflanschen bei einzelnen Rohr-
stücken
l Der Antennendurchmesser des Sensors sollte möglichst dem
Innendurchmesser des Rohres entsprechen
l Durchmesser soll konstant über die gesamte Länge sein
Die Kurzbeispiele geben Ihnen einführende Hinweise für die Durch-
flussmessung. Detaillierte Projektierungsdaten finden Sie bei Ge-
rinneherstellern und in der Fachliteratur.
h m
a
x
d m
in
≥
2
m
m
x
h
m
a x
90°
4
3 ... 4 h
max
≥ 50 mm
90°
2 3
1

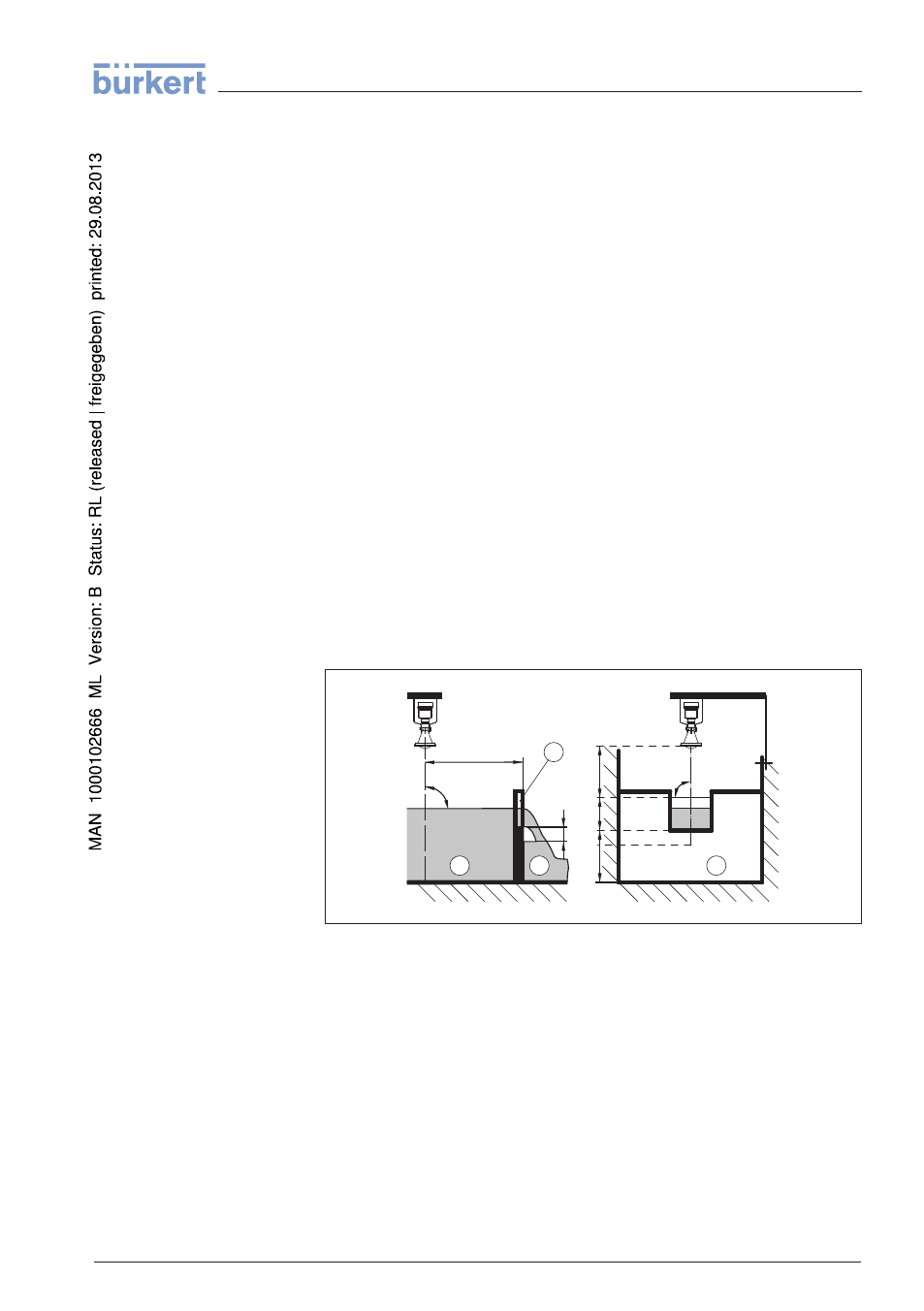

Abb. 20: Durchflussmessung mit Rechtecküberfall: d
min.
= M indestabstand des
Sensors (siehe Kapitel "Technische Daten"); h
max.
= max. Befüllung des
Rechtecküberfalls
1 Überfallblende (Seitenansicht)
2 Oberwasser
3 Unterwasser
4 Überfallblende (Ansicht vom Unterwasser)
Grundsätzlich sind folgende Gesichtspunkte zu beachten:
l Einbau des Sensors auf der Oberwasserseite
l Einbau mittig zum Gerinne und senkrecht zur Oberfläche der
Flüssigkeit
l Abstand zur Überfallblende
l Abstand Blendenöffnung über Grund
Durchflussmessung bei
Rechtecküberfall
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter 23
