Alimentation en tension
Tension de service
-
Appareil non Ex
9,6 … 36 V DC
-
Appareil Ex-ia
9,6 … 30 V DC
Tension de service avec module de réglage et d'affichage rétroéclairé
-
Appareil non Ex
16 … 36 V DC
-
Appareil Ex-ia
16 … 30 V DC
Protection contre l'inversion de polarité
Existante
Ondulation résiduelle admissible - appareil non Ex, appareil Ex ia
-
pour 9,6 V
<
U
N
< 14
V
≤ 0
,7 V
eff
(16 … 400 Hz)
-
pour 18 V
<
U
N
< 36
V
≤ 1
,0 V
eff
(16 … 400 Hz)
Charge ohmique
Voir diagramme
1200
927
500
750
250
12
18
16
9,6
14
20
15,1
22
24
26
28
30
32
34
36
Ω
V
1
4
2
3

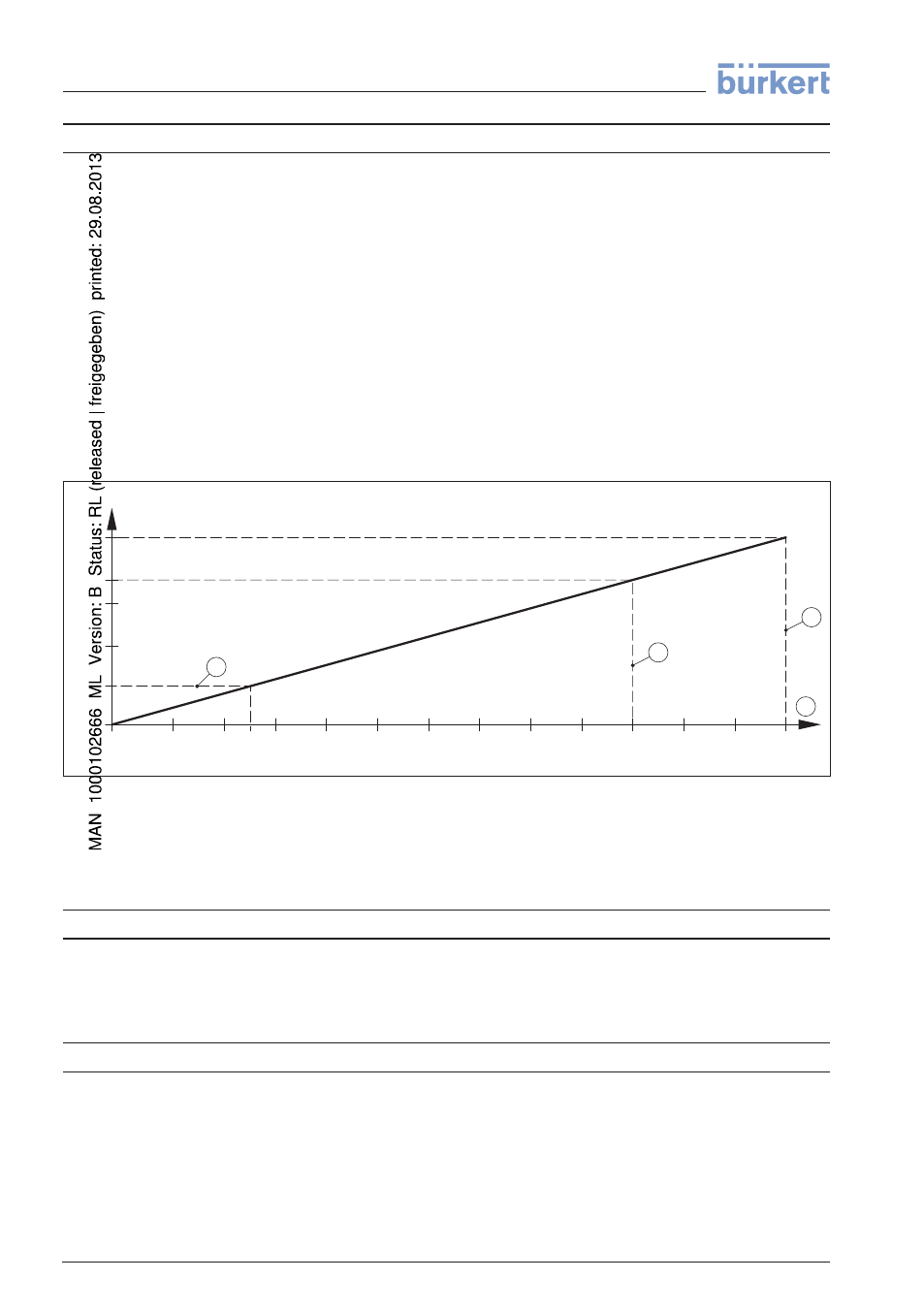

Fig. 45: Diagramme de tension
1
Charge ohmique HART
2
Limite de tension appareil Ex ia
3
Limite de tension appareil non Ex
4
Tension de service
Mesures de protection électrique
Indice de protection
IP 66/IP 67
Catégorie de surtensions
III
Classe de protection
II
Agréments
Les appareils avec agréments peuvent avoir des caractéristiques techniques différentes selon la
version. Il est donc indispensable de consulter et de respecter les documents d'agrément
respectifs de ces appareils.
68
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART deux fils
11 Annexe
