d
h
d h
1½"
50 mm/2"
80 mm/3"
100 mm/4"
150 mm/6" 200 mm
250 mm
300 mm
500 mm
800 mm

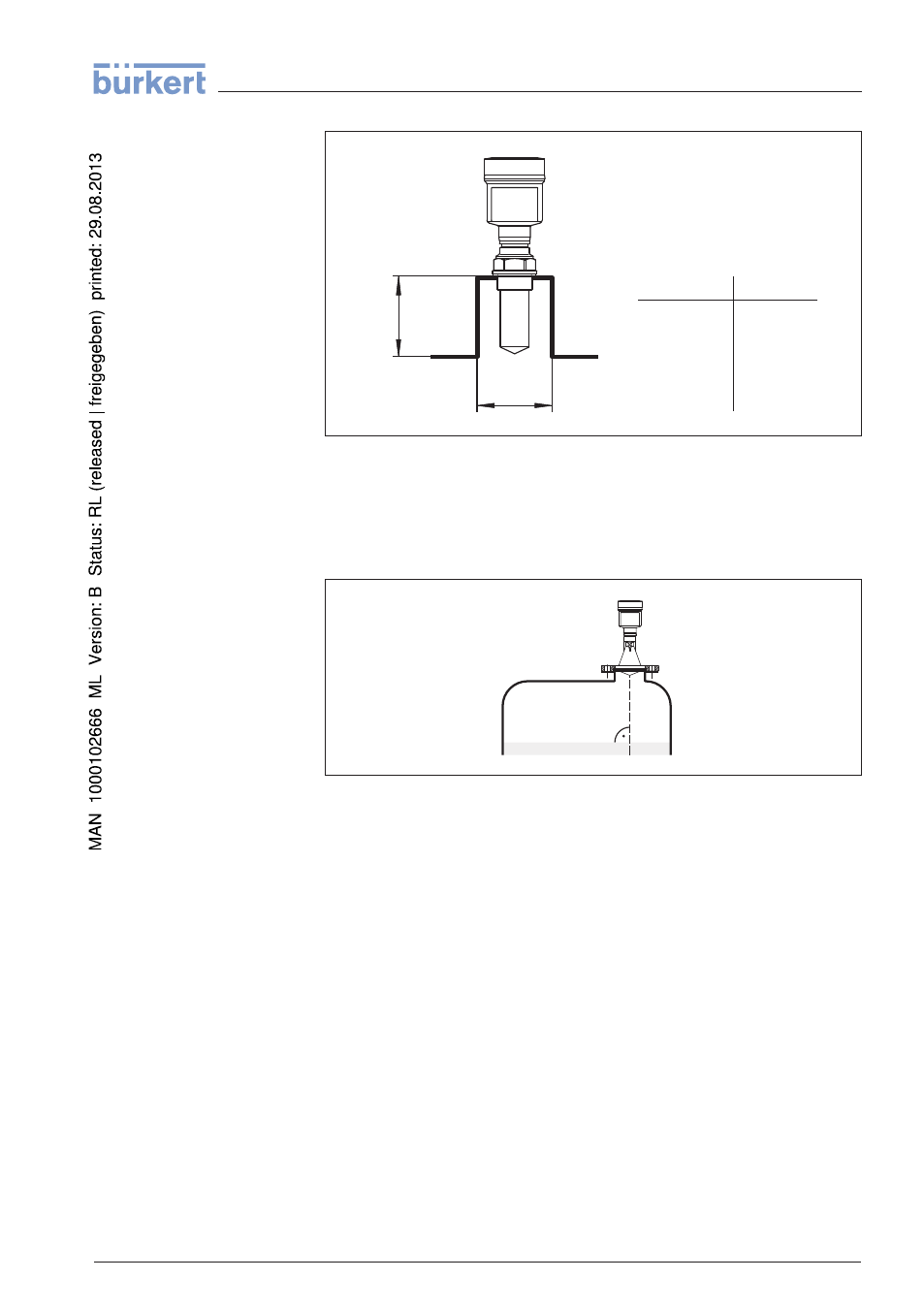

Fig. 14: Autres dimensions de rehausse
Dans les liquides, orientez le capteur perpendiculairement à la surface
du produit pour obtenir des mesures optimales.
Fig. 15: Orientation du capteur dans les liquides
Le lieu de montage de votre capteur radar doit être choisi de façon à
ce qu'aucun obstacle ne croise les signaux micro-ondes.
Des obstacles fixes dans la cuve, comme p.ex. échelles, relais à
seuils, serpentins de chauffe, renforts métalliques etc. peuvent
entraîner des échos parasites importants et avoir des répercussions
sur l'écho utile. Veillez lors de la conception de votre point de mesure
à ce que la trajectoire des signaux radar vers le produit soit
complètement libre.
S'il y a des obstacles fixes dans votre cuve, procédez à une
mémorisation des signaux parasites lors de la mise en service.
Si de grands obstacles fixes dans la cuve, tels que des renforts et des
poutres métalliques, provoquent des échos parasites, il est possible
d'atténuer ceux-ci en prenant des mesures complémentaires. De
petits écrans en tôle, disposés de façon inclinée au-dessus des
obstacles, "dispersent" les signaux radar et empêchent ainsi
efficacement une réflexion directe d'échos parasites.
Orientation du capteur
Cuves encombrées
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART deux fils 19
4 Montage
