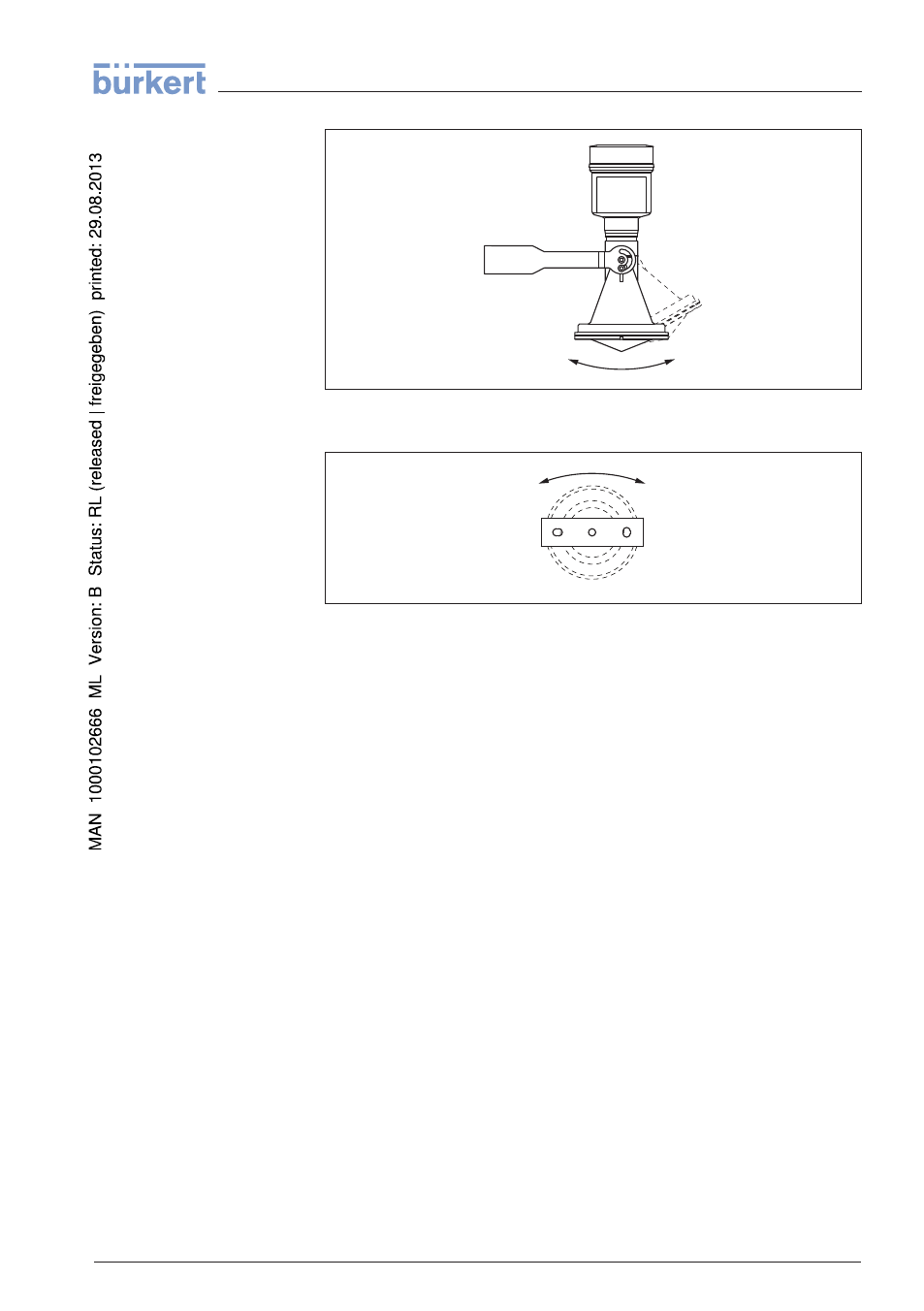

Fig. 3: Réglage de l'angle d'inclinaison
Fig. 4: Pivotement en cas de fixation au centre
4 .4 Consignes de montage
Pour un montage étanche de l'antenne cône en plastique avec bride
tournante ou d'adaptation, les conditions suivantes doivent être
remplies :
1 Utiliser un joint plat adapté, par ex. en EPDM avec une dureté
Shore de 25 ou 50
2 Nombre des vis de la bride doit correspondre au nombre des
perçages de la bride
3 Serrer toutes les vis avec le couple de serrage indiqué dans les
caractéristiques techniques
Les impulsions radar émises par le capteur radar sont des ondes
électromagnétiques. Le plan de polarisation correspond à l'orientation
de la partie électrique. En faisant pivoter l'appareil dans la bride de
fixation ou le raccord à visser, vous pouvez utiliser la polarisation pour
atténuer les répercussions d'échos parasites.
La position du plan de polarisation est signalée par un marquage sur le
raccord process de l'appareil.
Montage étanche de
l'antenne cône en plas-
tique
Plan de polarisation
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART deux fils 13
4 Montage
