Boîtier en aluminium/acier inox 50 Nm (36.88 lbf ft)
Grandeur d'entrée
Grandeur de mesure La grandeur de mesure est la distance entre le
raccord process du capteur et la surface du produit.
Le niveau de référence est la face de joint du six
pans ou la face inférieure de la bride.
3
4
2
1

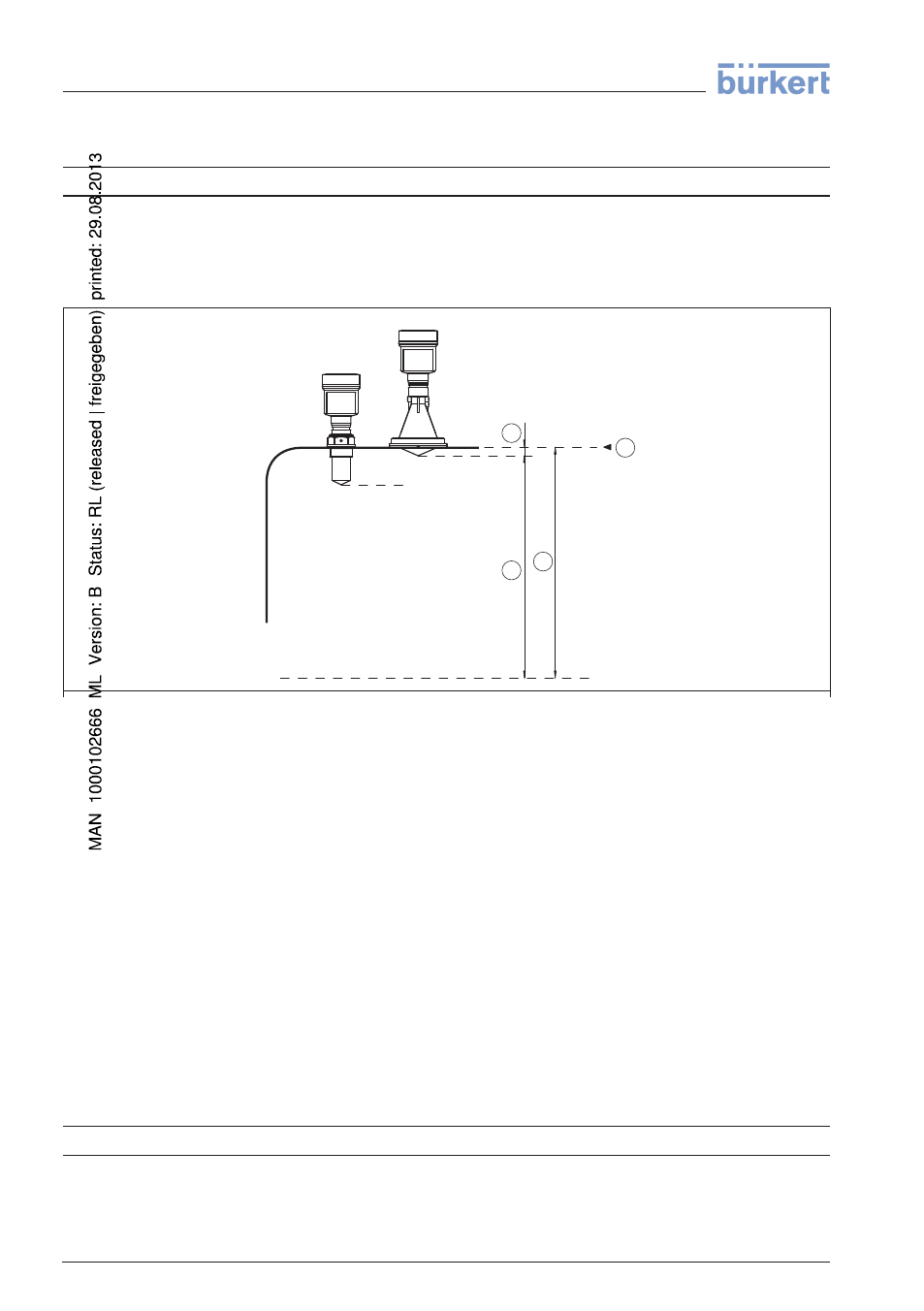

Fig. 42: Données relatives à la grandeur d'entrée
1 Niveau de référence
2 Grandeur de mesure, plage de mesure maxi.
3 Longueur de l'antenne
4 Plage de mesure utile
Électronique standard
Plage de mesure maxi. 35 m (114.8 ft)
Plage de mesure recommandée
-
Système d'antennes encapsulé jusqu'à 10 m (32.81 ft)
-
antenne cône en plastique jusqu'à 20 m (65.62 ft)
Électronique avec sensibilité augmentée
Plage de mesure maxi. 35 m (114.8 ft)
Plage de mesure recommandée
-
Système d'antennes encapsulé jusqu'à 10 m (32.81 ft)
-
antenne cône en plastique jusqu'à 20 m (65.62 ft)
Grandeur de sortie
Signal de sortie 4 … 20 mA/HART
Spécification HART remplie 7.0
