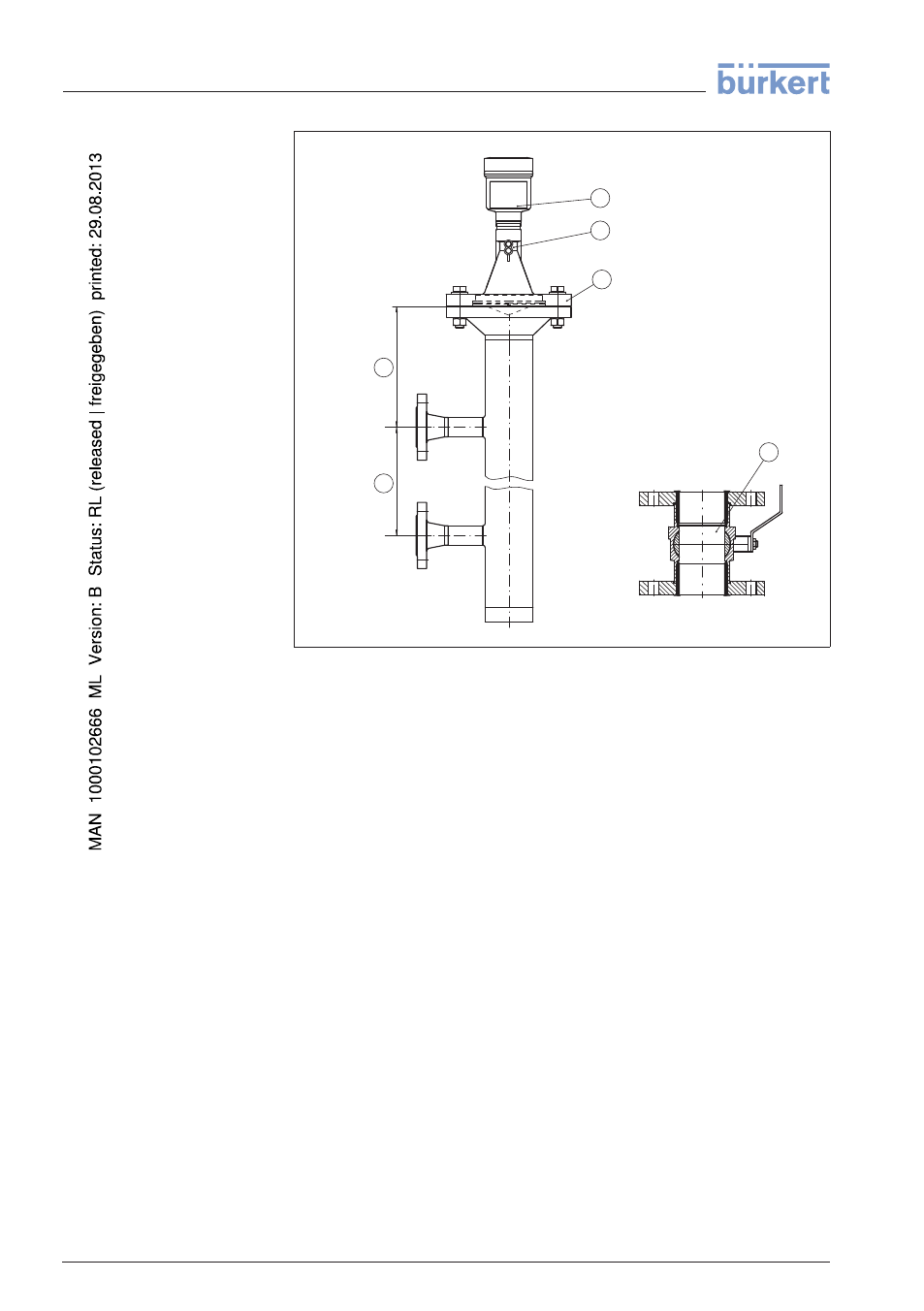

Abb. 19: Aufbau Bypass
1 Radarsensor
2 Markierung der Polarisationsrichtung
3 Geräteflansch
4 Abstand Sensorbezugsebene zur oberen Rohrverbindung
5 Abstand der Rohrverbindungen
6 Kugelhahn mit vollem Durchgang
Hinweise zur Ausrichtung:
l Markierung der Polarisationsebene am Sensor beachten
l Beim Gewindeanschluss befindet sich die Markierung auf dem
Sechskant, beim Flanschanschluss zwischen zwei Flanschboh-
rungen
l Die Rohrverbindungen zum Behälter müssen in einer Ebene mit
dieser Markierung liegen
Hinweise zur Messung:
l Der 100 %-Punkt darf nicht oberhalb der oberen Rohrverbindung
zum Behälter liegen
l Der 0 %-Punkt darf nicht unterhalb der unteren Rohrverbindung
zum Behälter liegen
l Mindestabstand Sensorbezugsebene zur Oberkante obere Rohr-
verbindung > 300 mm
l Der Rohrdurchmesser muss bei der Antennengröße 40 mm (1½")
mindestens DN 40 bzw. 1½" betragen
