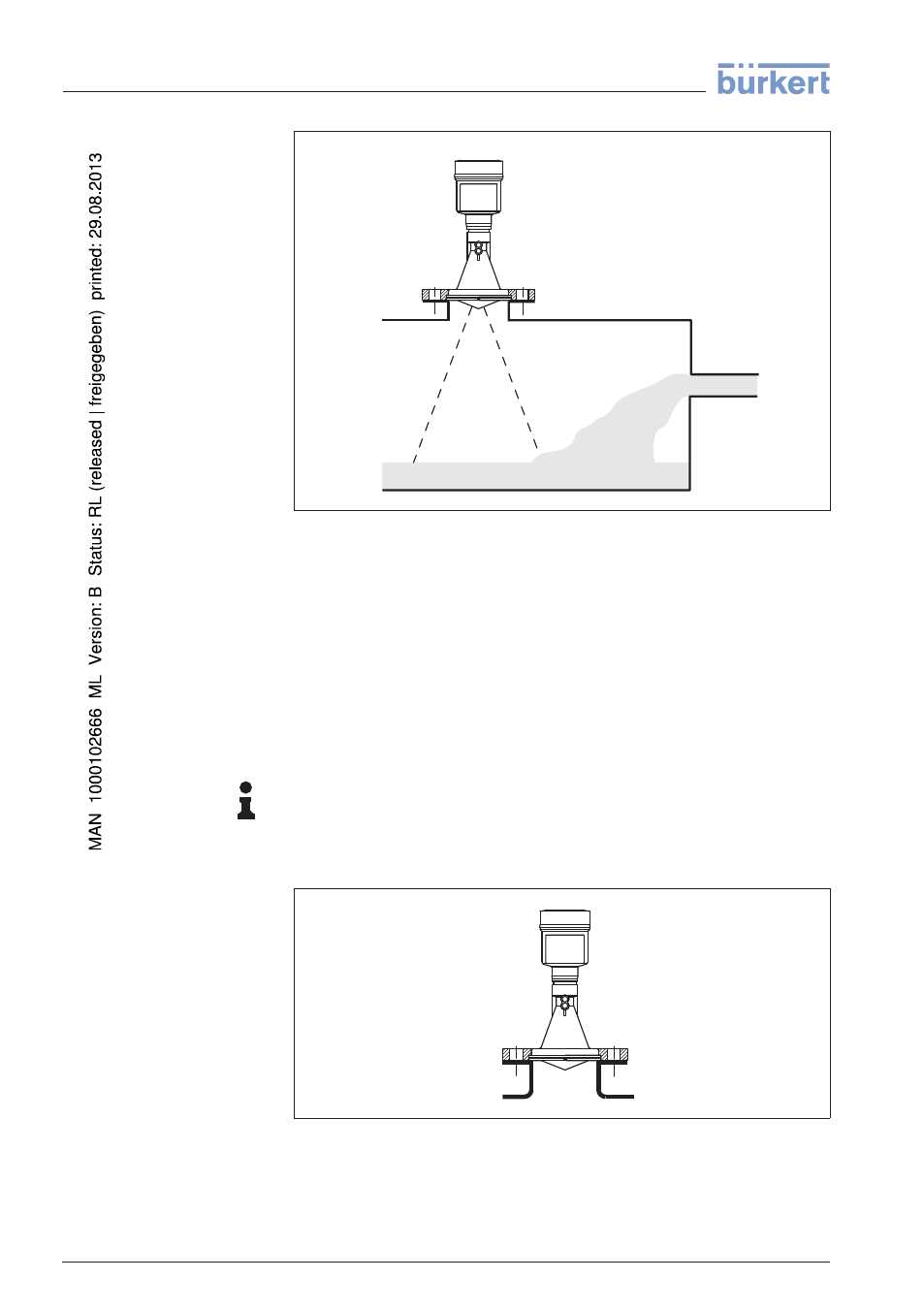

Fig. 9: Montage du capteur radar en présence d'un flot de produit
Pour le montage du LEVEL TRANSMITTER 8136 sur une rehausse,
nous vous proposons une bride tournante correspondante pour DN 80
(ASME 3" ou JIS 80) ainsi qu'une bride d'adaptation appropriée.
Pour les variantes de boîtiers en plastique, à chambre unique en alu et
en acier inox, vous pouvez passer la bride tournante directement au
dessus du boîtier. Pour le boîtier à deux chambres en alu, un montage
ultérieur n'est pas possible, le type de montage doit être fixй а la
commande.
Information:
La rehausse doit être la plus courte possible et son extrémité doit être
arrondie. La rehausse de la cuve atténue ainsi fortement les réflexions
parasites.
Fig. 10: Montage sur rehausse recommandé
Manchon pour l'antenne
cône en plastique
16 LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART deux fils
