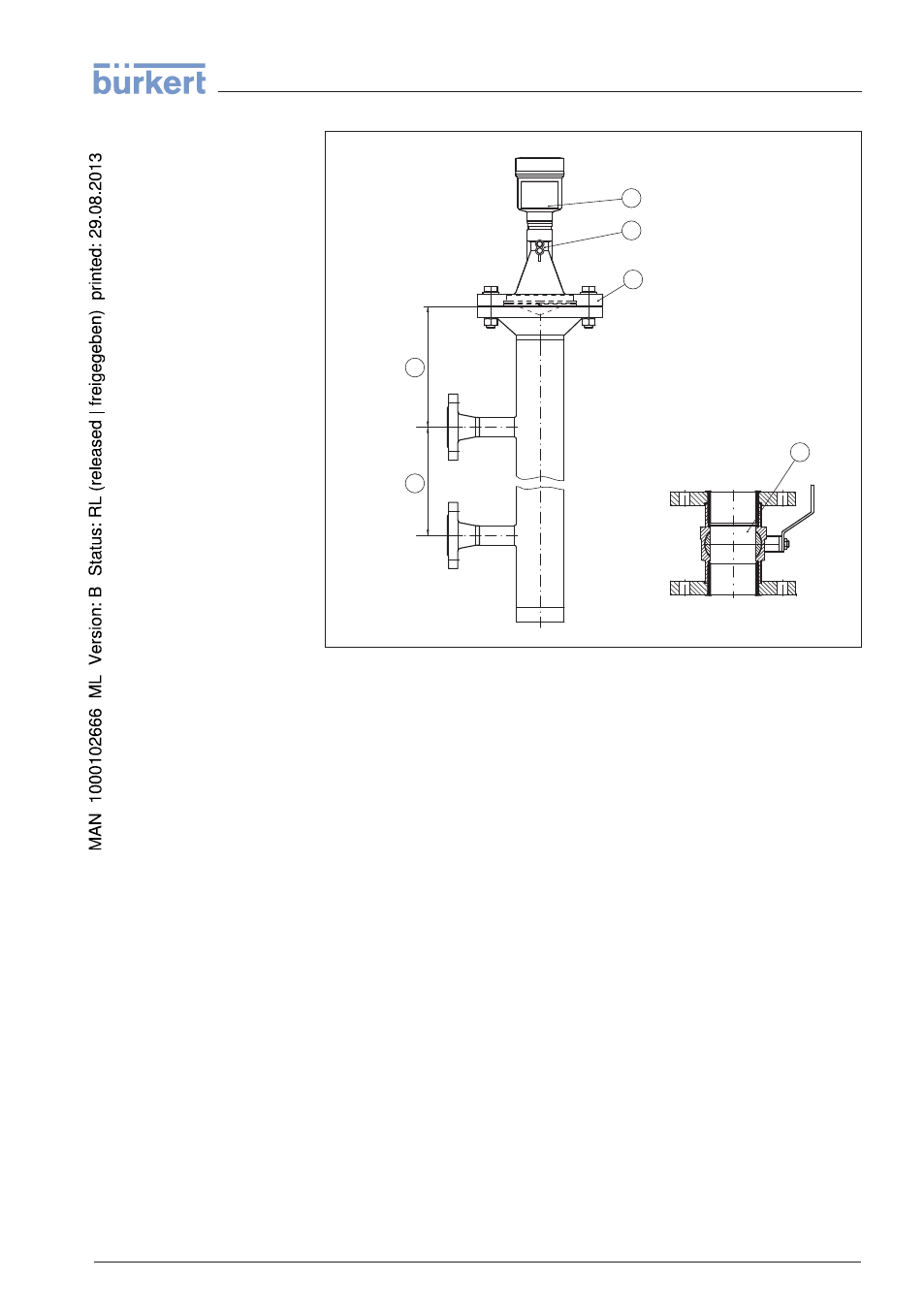

Fig. 19: Structure du tube bypass
1 Capteur radar
2 Marquage de la direction de polarisation
3 Bride de l'appareil
4 Distance entre niveau de référence du capteur et jonction de tube
supérieure
5 Distance entre les jonctions de tube
6 Vanne à boisseau sphérique à passage intégral
Remarques concernant l'orientation :
l Tenir compte du marquage du plan de polarisation sur le capteur
l Dans le cas du raccord process à filetage, le marquage se trouve
sur le six pans et, dans le cas du raccord process à bride, entre
deux perçages de la bride
l Les jonctions de tube doivent être dans le même plan que ce
marquage
Remarques concernant la mesure :
l Le point 100 % ne doit pas se trouver au-dessus de la jonction de
tube supérieure
l Le point 0 % ne doit pas se trouver en dessous de la jonction de
tube inférieure
l Distance minimale entre niveau de référence du capteur et arête
supérieure de la jonction de tube supérieure > 300 mm
l Pour la taille d'antenne 40 mm (1½"), le diamètre du tube doit au
moins être égal à DN 40 ou 1½"
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART deux fils 23
4 Montage
