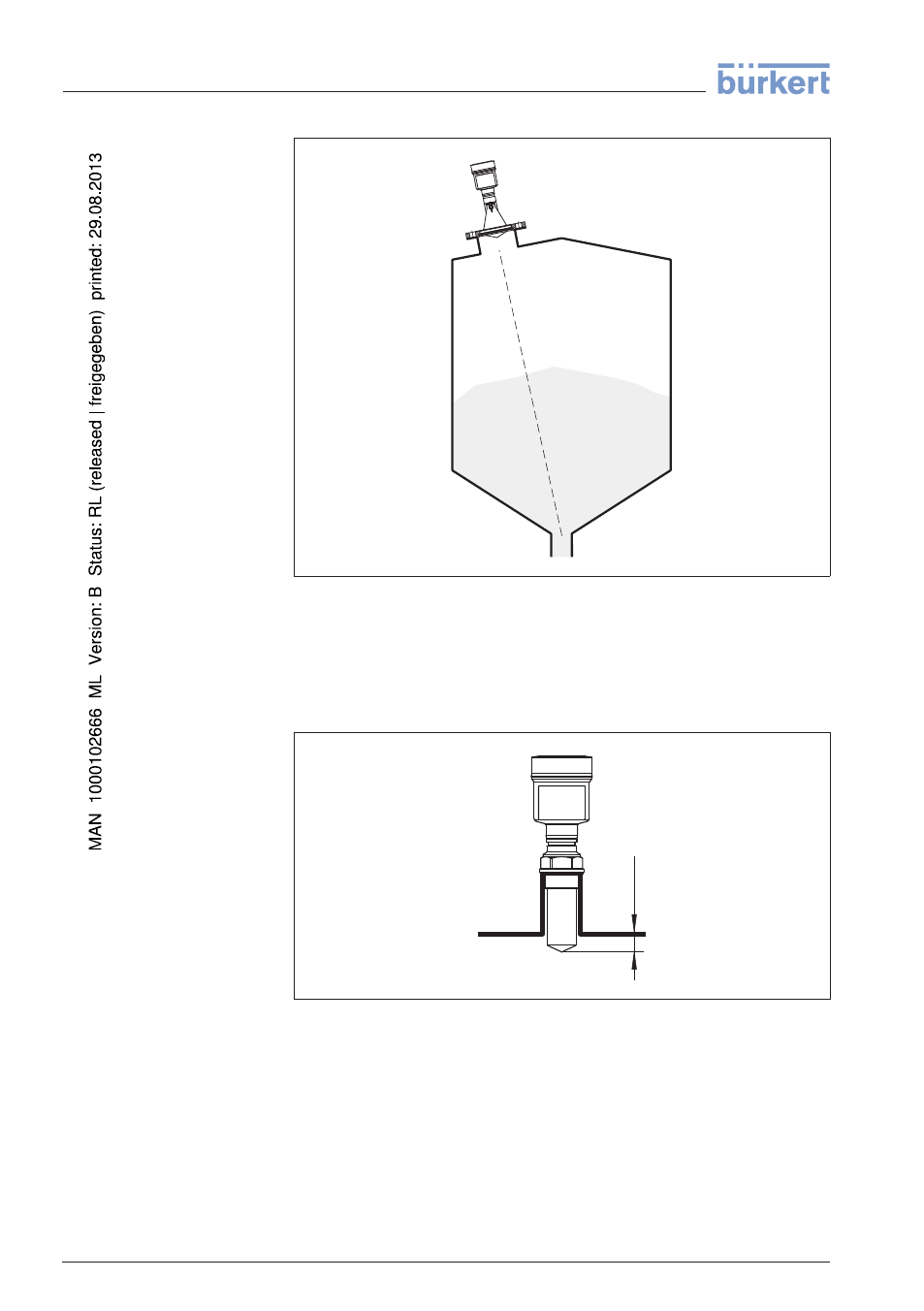

Fig. 12: Orientation dans les silos
Prévoyez les dimensions de votre rehausse de façon à ce que le bord
de l'antenne dépasse de la rehausse d'au moins 10 mm (0.4 in).
ca.
10 mm
Fig. 13: Montage sur rehausse recommandé
Si les propriétés de réflexion de votre produit sont bonnes, vous
pouvez installer le capteur LEVEL TRANSMITTER 8136 sur une
rehausse qui pourra être plus haute que la longueur de l'antenne. Vous
trouverez les valeurs de référence des hauteurs de rehausse dans la
figure suivante. L'extrémité de la rehausse doit dans ce cas être lisse,
sans bavure et arrondie si possible. Vous devez procéder ensuite à
une mémorisation des signaux parasites.
Manchon pour système
d'antennes encapsulées
