En présence de bonnes propriétés de réflexion du produit, vous
pourrez installer le LEVEL TRANSMITTER 8136 également sur une

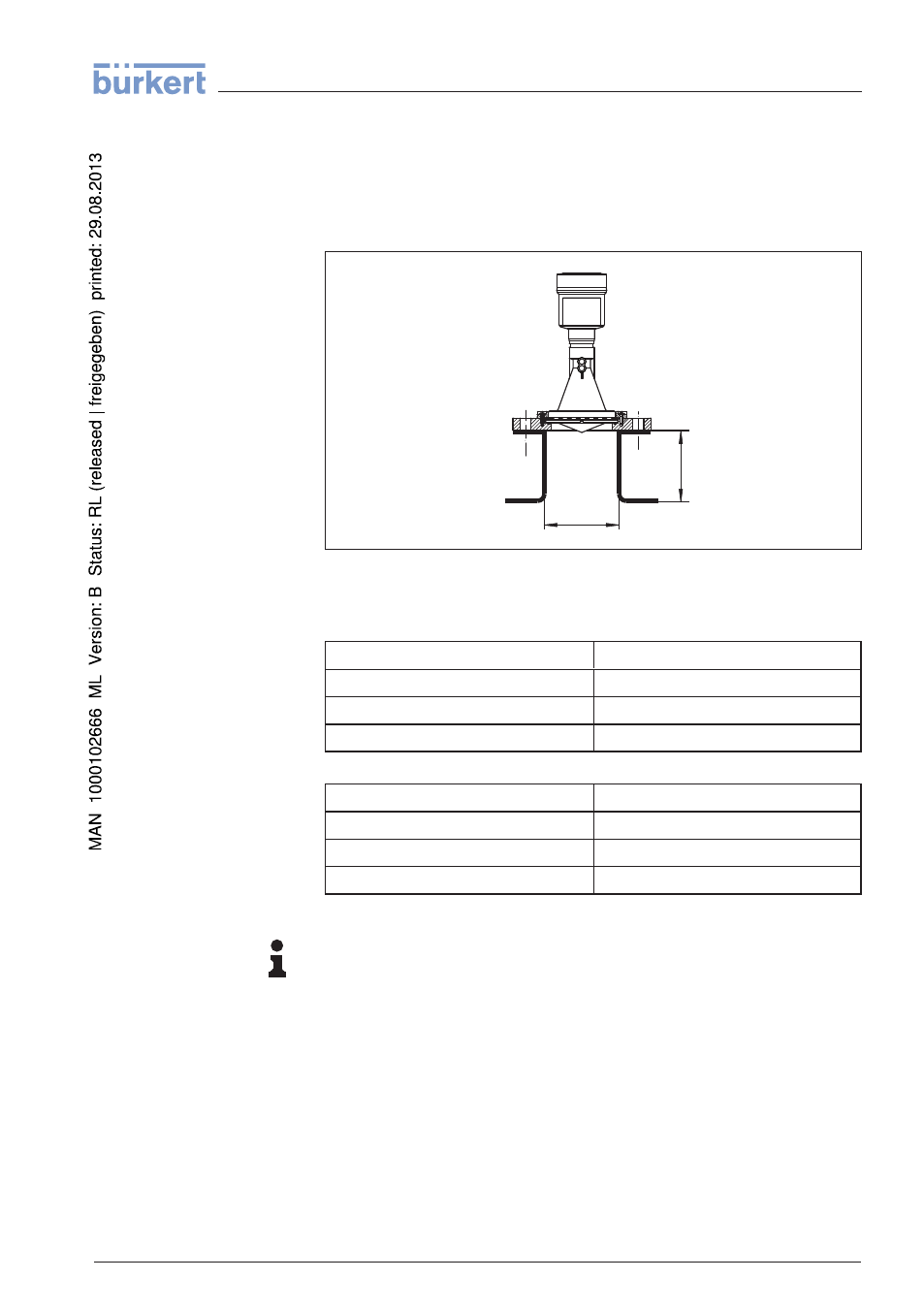

rehausse plus longue. Vous trouverez les valeurs de référence des
hauteurs de rehausse dans la figure suivante. Il vous faudra ensuite
procéder à une mémorisation des signaux parasites.
d
h
Les tableaux ci-dessous vous indiquent la longueur de rehausse
maximum h en fonction du diamètre d.
Diamètre de rehausse d Hauteur de rehausse h
80 mm 300 mm
100 mm 400 mm
150 mm 500 mm
Diamètre de rehausse d Hauteur de rehausse h
3" 11.8 in
4" 15.8 in
6" 19.7 in
Indication:
Dans les nouvelles installations, il est judicieux d'incliner la rehausse
de la cuve en direction de sa vidange. Ainsi, il se formera moins de
réflexions parasites provenant de la paroi de la cuve et vous pourrez
mesurer jusqu'à la sortie conique.
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART deux fils 17
4 Montage
