Page 103

5
Kabel durch die Kabelverschraubung in den Sensor schieben

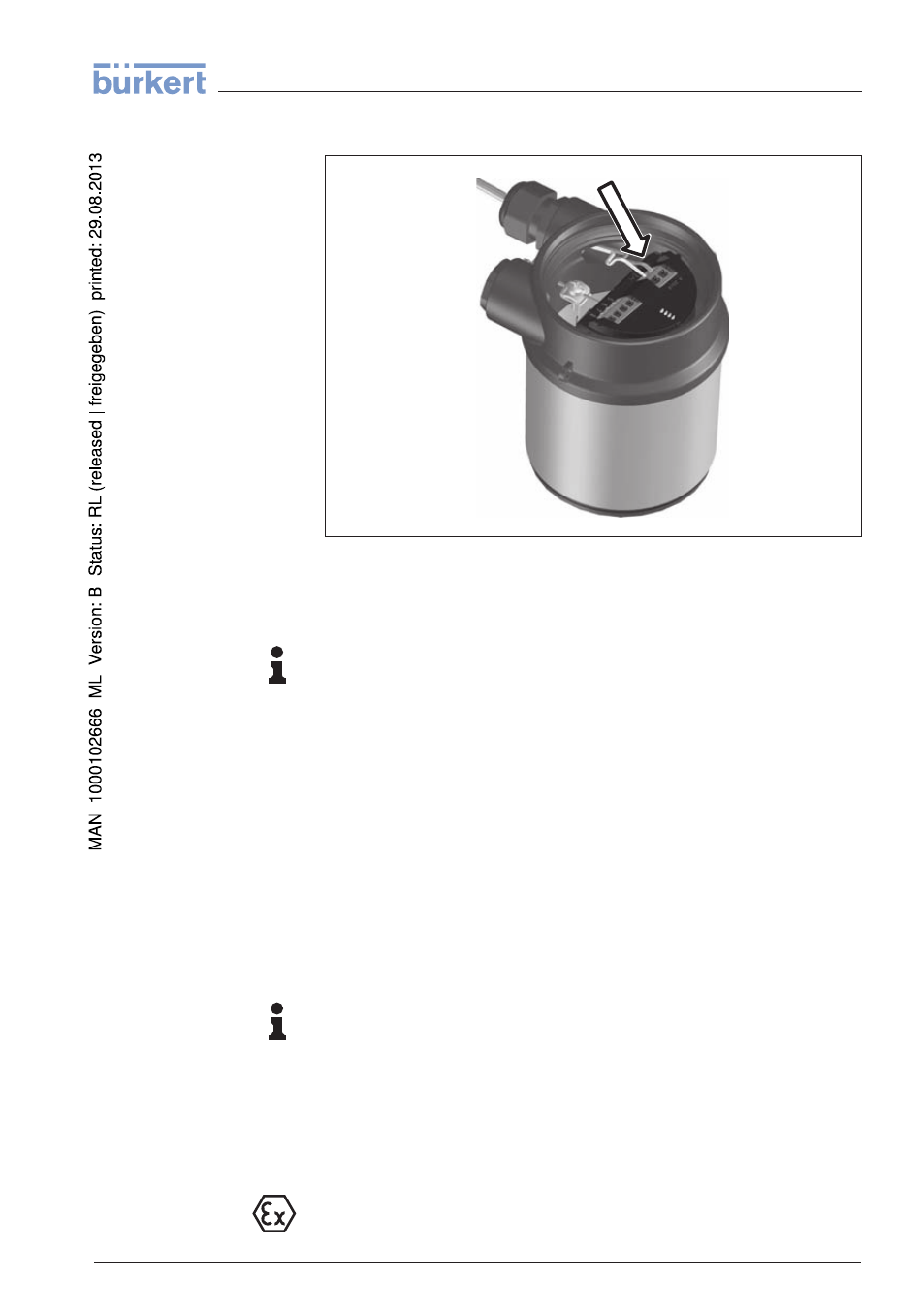

Abb. 22: Anschlussschritte 5 und 6
6
Aderenden nach Anschlussplan in die Klemmen stecken
Information:
Feste Adern sowie flexible Adern mit Aderendhülsen werden direkt in
die Klemmenöffnungen gesteckt. Bei flexiblen Adern ohne Endhülse
mit einem kleinen Schlitzschraubendreher auf den Klemmenkopf
drücken, die Klemmenöffnung wird freigegeben. Durch Lösen des
Schlitzschraubendrehers werden die Klemmen wieder geschlossen.
7
Korrekten Sitz der Leitungen in den Klemmen durch leichtes
Ziehen prüfen
8
Schirm an die innere Erdungsklemme anschließen, die äußere
Erdungsklemme mit dem Potenzialausgleich verbinden
9
Überwurfmutter der Kabelverschraubung fest anziehen. Der
Dichtring muss das Kabel komplett umschließen
10 Gehäusedeckel verschrauben
Der elektrische Anschluss ist somit fertig gestellt.
Information:
Der Klemmenblock ist steckbar und kann von der Elektronik abge-
zogen werden. Hierzu Klemmenblock mit einem kleinen Schrauben-
dreher anheben und herausziehen. Beim Wiederaufstecken muss er
hörbar einrasten.
5
.3 Anschlussplan
Die nachfolgende Abbildung gilt sowohl für die Nicht-Ex-, als auch für
die Ex-ia-Ausführung.
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter
27
5 An die Spannungsversorgung anschließen
