11 .2 Maße
Kunststoffgehäuse
127 mm
(5")
~ 76 mm
(2 63 / 64 ")
ø 91 mm
(3 37 / 64 ")
M20x1,5/
½ NPT
~ 76 mm
(2 63 / 64 ")
123 mm (4
27
/ 32
")
ø 91 mm
(3 37 / 64 ")
M20x1,5/
½ NPT
1 2

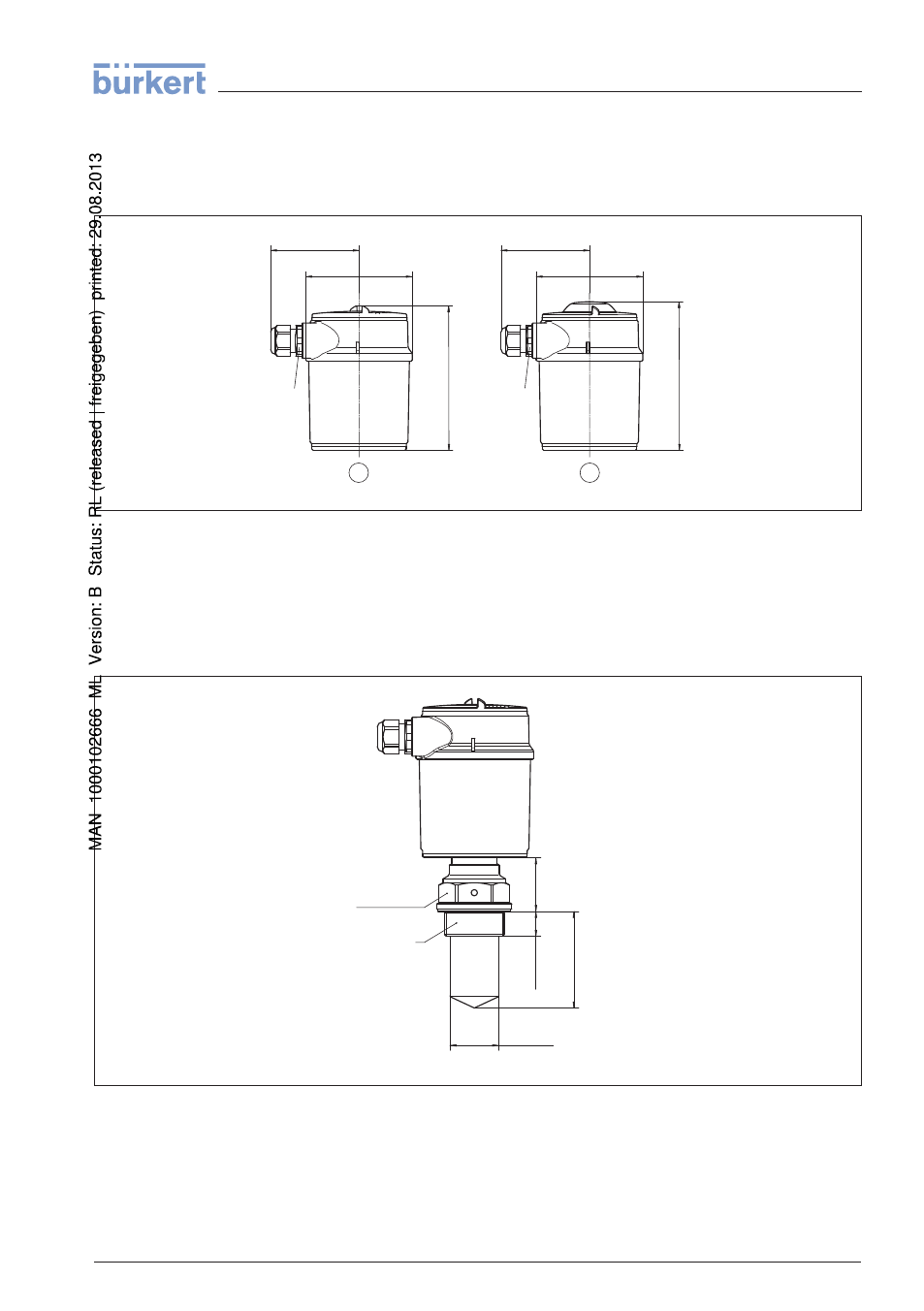

Abb. 45: Gehäuseausführungen in Schutzart IP 66/IP 68 (0,2 bar) - mit eingebautem Anzeige- und Bedienmodul
vergrößert sich die Gehäusehöhe um 9 mm/0.35 in
1 Einkammerausführung
2 Zweikammerausführung
LEVEL TRANSMITTER 8136 , Gewindeausführung
SW 50 mm
(1.97")
43 mm (1.69")
20 mm (0.79")
78 mm (3.07")
ø 39 mm
(1.54")
G1½A / 1½ NPT
Abb. 46: LEVEL TRANSMITTER 8136, Gewindeausführung G1½ A und 1½ NPT
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter 67
