LEVEL TRANSMITTER 8136 , Ausführung mit Montagebügel und Reflektor
1
15,5 mm (4.55")
218 mm (8.58")
45°
71 mm
(2.8")
17,5 mm
(0.69")
ø 9 mm
(0.35")
107,5 mm
(4.23")
117,5 mm
(4.63")
110 mm
(4.33")
160 mm
(6.30")
60 mm
(2.36")

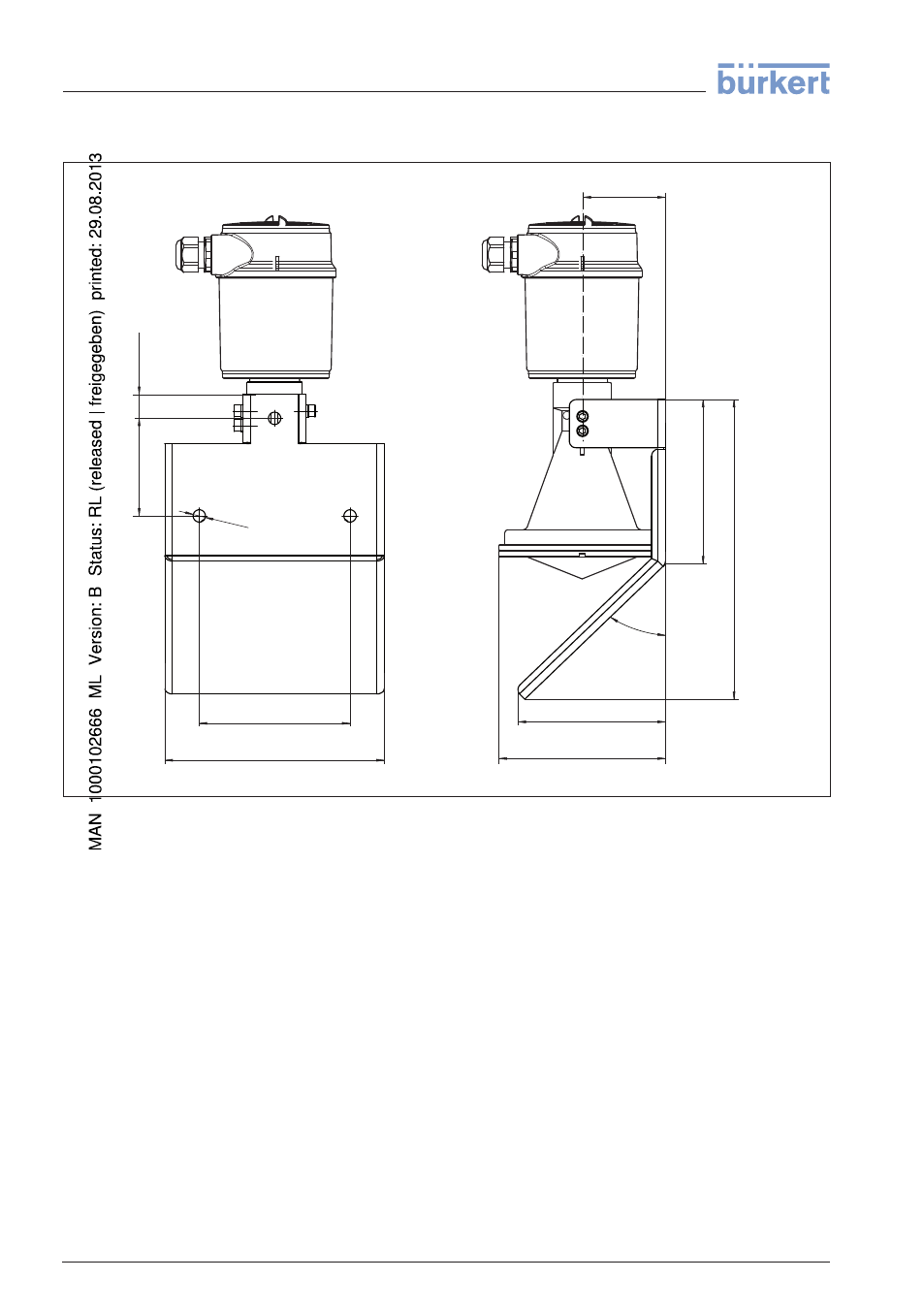

Abb. 49: LEVEL TRANSMITTER 8136, Ausführung mit Montagebügel und Reflektor
