0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2 3

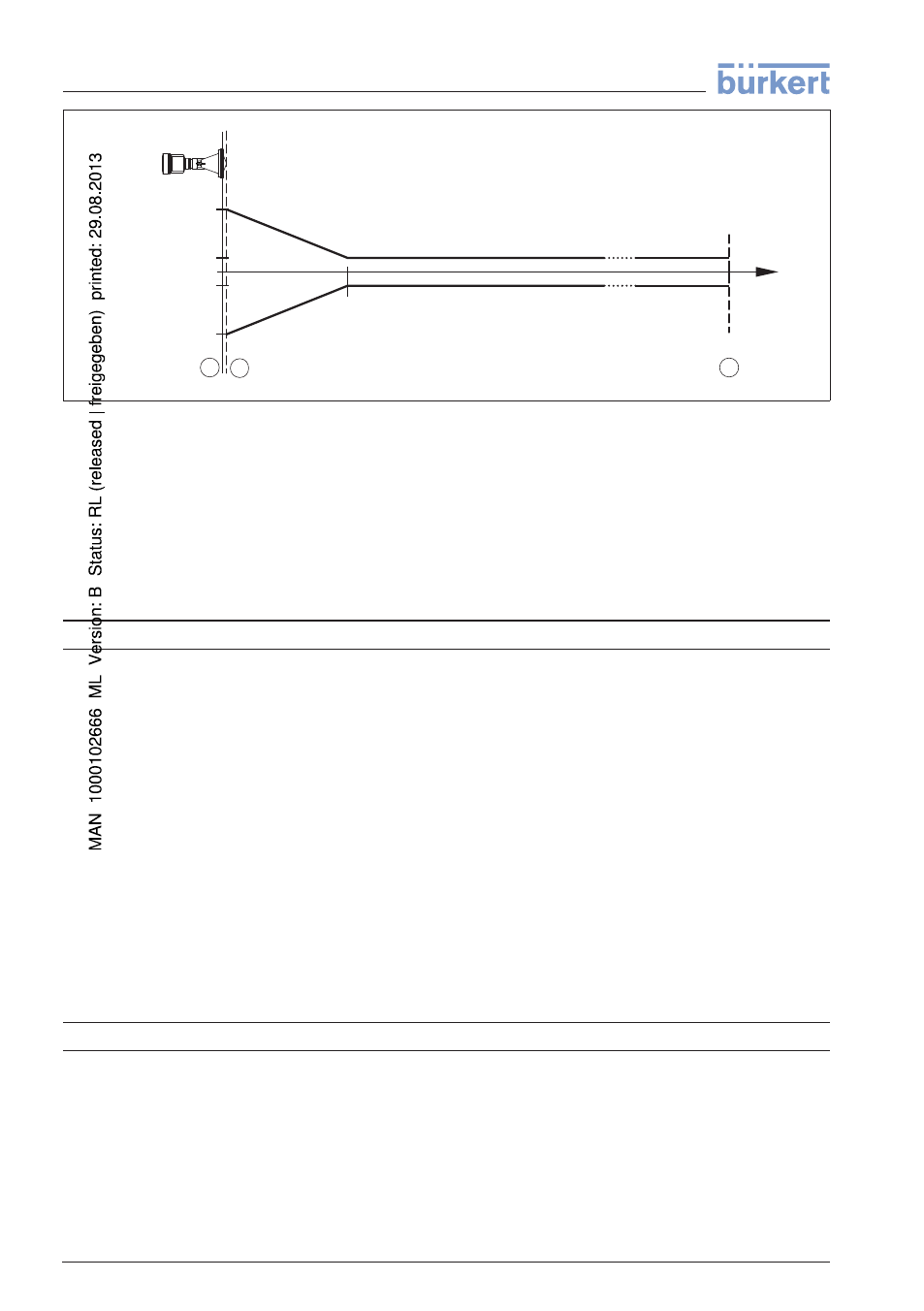

Abb. 43: Messabweichung unter Referenzbedingungen - Kunststoffhornantenne
1 Bezugsebene
2 Antennenrand
3 Empfohlener Messbereich
Reproduzierbarkeit ≤ ±1 mm
Messabweichung bei Schüttgütern Die Werte sind stark anwendungsabhängig. Ver-
bindliche Angaben sind daher nicht möglich.
Einflussgrößen auf die Messgenauigkeit
Angaben gelten für das HART-Signal und den Stromausgang
Temperaturdrift - Digitalausgang ±3 mm/10 K bezogen auf den max. Messbereich
bzw. max. 10 mm
Zusätzliche Messabweichung durch starke,
hochfrequente elektromagnetische Felder im
Rahmen der EN 61326 <±50 mm
Angaben gelten zusätzlich für den Stromausgang
Temperaturdrift - Stromausgang ±0 ,03 %/10 K bezogen auf die 16 mA-Spanne bzw.
max. ±0,3 %
Abweichung am Stromausgang durch Ana-
log-Digital-Wandlung <±15 µA
Abweichung am Stromausgang durch starke,
hochfrequente elektromagnetische Felder im
Rahmen der EN 61326 <±150 µA
Messcharakteristiken und Leistungsdaten
Messfrequenz K-Band (26 GHz-Technologie)
Messzykluszeit
-
Standardelektronik ca. 450 ms
-
Elektronik mit erhöhter Empfindlichkeit
ca. 700 ms
1) Defaultwerte, können beliebig zugeordnet werden
62 LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter
