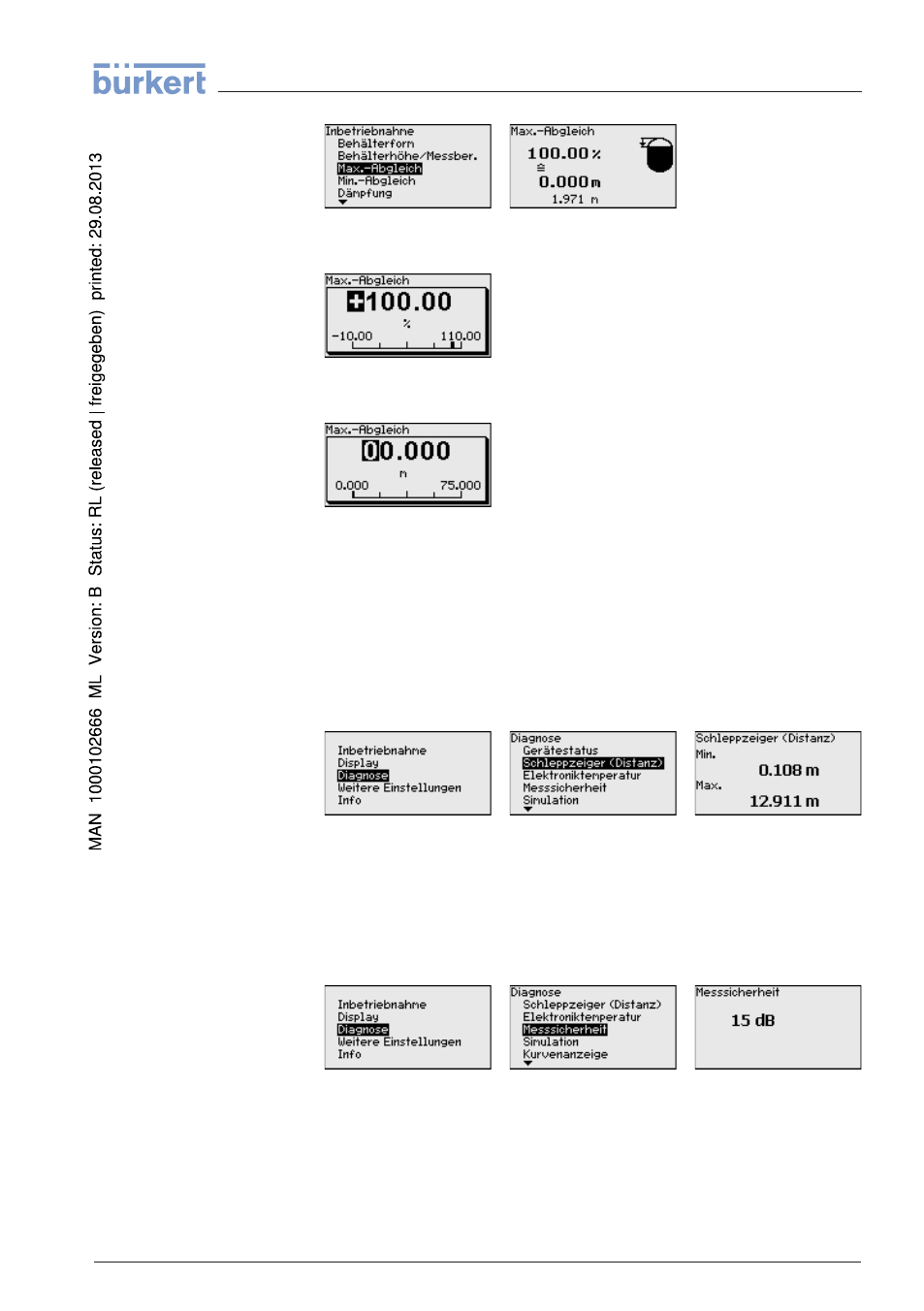

2 Mit [OK] den Prozentwert zum Editieren vorbereiten und den
Cursor mit [->] auf die gewünschte Stelle setzen.
3 Den gewünschten Prozentwert mit [+] einstellen und mit [OK]
speichern. Der Cursor springt nun auf den Distanzwert.
4 Passend zum Prozentwert den passenden Distanzwert in Meter
für den vollen Behälter eingeben. Beachten Sie dabei, dass der
maximale Füllstand unterhalb des Mindestabstandes zum Anten-
nenrand liegen muss.
5 Einstellungen mit [OK] speichern
Im Sensor werden der jeweils minimale und maximale Messwert
gespeichert. Im Menüpunkt "Schleppzeiger" werden die Werte ange-
zeigt.
Bei berührungslos arbeitenden Füllstandsensoren kann die Messung
durch die Prozessbedingungen beeinflusst werden. In diesem Menü-
punkt wird die Messsicherheit des Füllstandechos als dB-Wert
angezeigt. Die Messsicherheit ist Signalstärke minus Rauschen. Je
größer der Wert ist, desto sicherer funktioniert die Messung. Bei einer
funktionierenden Messung sind die Werte > 10 dB.
Die "Echokurve" stellt die Signalstärke der Echos über den Messbe-
reich in dB dar. Die Signalstärke ermöglicht eine Beurteilung der
Qualität der Messung.
Diagnose/Schleppzeiger
Diagnose/Messsicher-
heit
Diagnose/Kurvenanzei-
ge
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter 39
6 In Betrieb nehmen mit dem Anzeige- und Bedienmodul
