6 In Betrieb nehmen mit dem Anzeige- und
Bedienmodul
6 .1 Anzeige- und Bedienmodul einsetzen
Das Anzeige- und Bedienmodul kann jederzeit in den Sensor
eingesetzt und wieder entfernt werden. Dabei sind vier Positionen im
90°-Versatz wählbar. Eine Unterbrechung der Spannungsversorgung
ist hierzu nicht erforderlich.
Gehen Sie wie folgt vor:
1 Gehäusedeckel abschrauben
2 Anzeige- und Bedienmodul in die gewünschte Position auf die
Elektronik setzen und nach rechts bis zum Einrasten drehen
3 Gehäusedeckel mit Sichtfenster fest verschrauben
Der Ausbau erfolgt sinngemäß umgekehrt.
Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein
weiterer Anschluss ist nicht erforderlich.

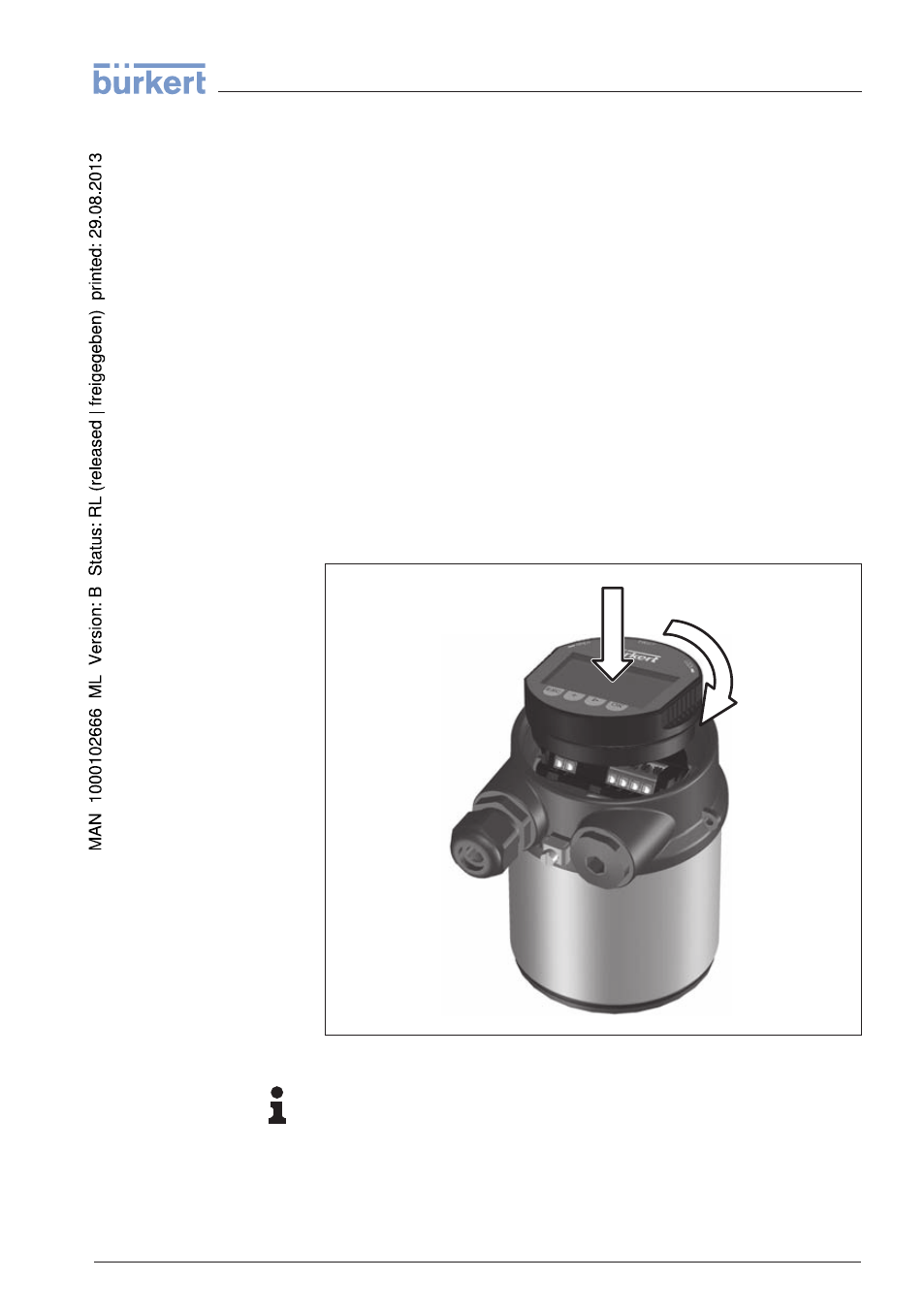

Abb. 24: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse
Hinweis:
Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur
ständigen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel
mit Sichtfenster erforderlich.
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter 29
