Fehler
Ursache
Beseitigung
4 … 20 mA-Signal
nicht stabil
Þ Füllstand-
schwankungen
l Dämpfung je nach Gerät über das
Anzeige- und Bedienmodul bzw.
PACTware/DTM einstellen
4 … 20 mA-Signal
fehlt
l Elektrischer
Anschluss feh-
lerhaft
l Anschluss nach Kapitel An-
schlussschritte prüfen und ggf.
nach Kapitel Anschlussplan korri-
gieren
Þ Spannungs-
versorgung
fehlt
l Leitungen auf Unterbrechung prü-
fen, ggf. reparieren
Þ Betriebsspan-
nung zu nied-
rig bzw.
Bürdenwider-
stand zu hoch
l Prüfen, ggf. anpassen
Stromsignal grö-
ßer 22 mA oder
kleiner 3,6 mA
Þ Elektronikein-
satz im Sensor
defekt
l Gerät austauschen bzw. zur Repa-
ratur einsenden
Die unten stehenden Tabellen geben typische Beispiele für anwen-
dungsbedingte Messfehler bei Flüssigkeiten an. Dabei wird unter-
schieden zwischen Messfehlern bei:
l
Konstantem Füllstand
l
Befüllung
l
Entleerung

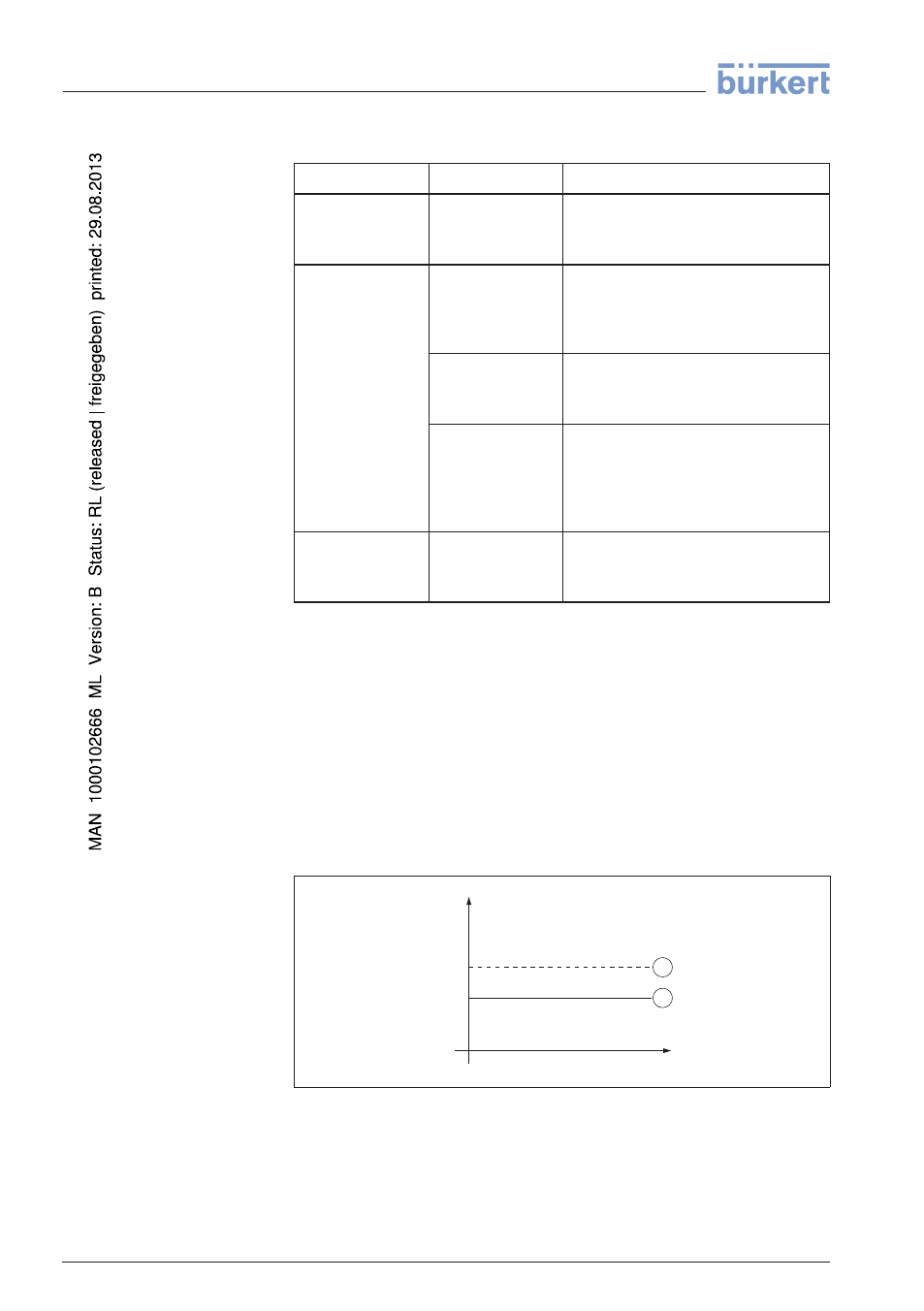

Die Bilder in der Spalte "Fehlerbild" zeigen jeweils den tatsächlichen
Füllstand gestrichelt und den vom Sensor angezeigten Füllstand als
durchgezogene Linie.
1
2
Level
time
0
1
Tatsächlicher Füllstand
2
Vom Sensor angezeigter Füllstand
Hinweise:
Behandlung von Mess-
fehlern bei Flüssigkeiten
54
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter
9 Diagnose, Asset Management und Service
