6 Mise en service avec le module de réglage
et d'affichage
6 .1 Insérer le module de réglage et d'affichage
Le module de réglage et d'affichage peut être installé dans le capteur
et retiré à tout moment. Vous pouvez choisir entre quatre positions
décalées de 90°. Il n'est pas nécessaire de couper l'alimentation en
tension.
Procédez comme suit :
1 Dévisser le couvercle du boîtier
2 Monter le module d'affichage et de réglage dans la position
souhaitée sur l'électronique et le tourner vers la droite jusqu'à ce
qu'il s'enclenche
3 Visser fermement le couvercle du boîtier avec hublot
Le démontage s'effectue de la même façon, mais en sens inverse.
Le module de réglage et d'affichage est alimenté par le capteur, un
autre raccordement n'est donc pas nécessaire.

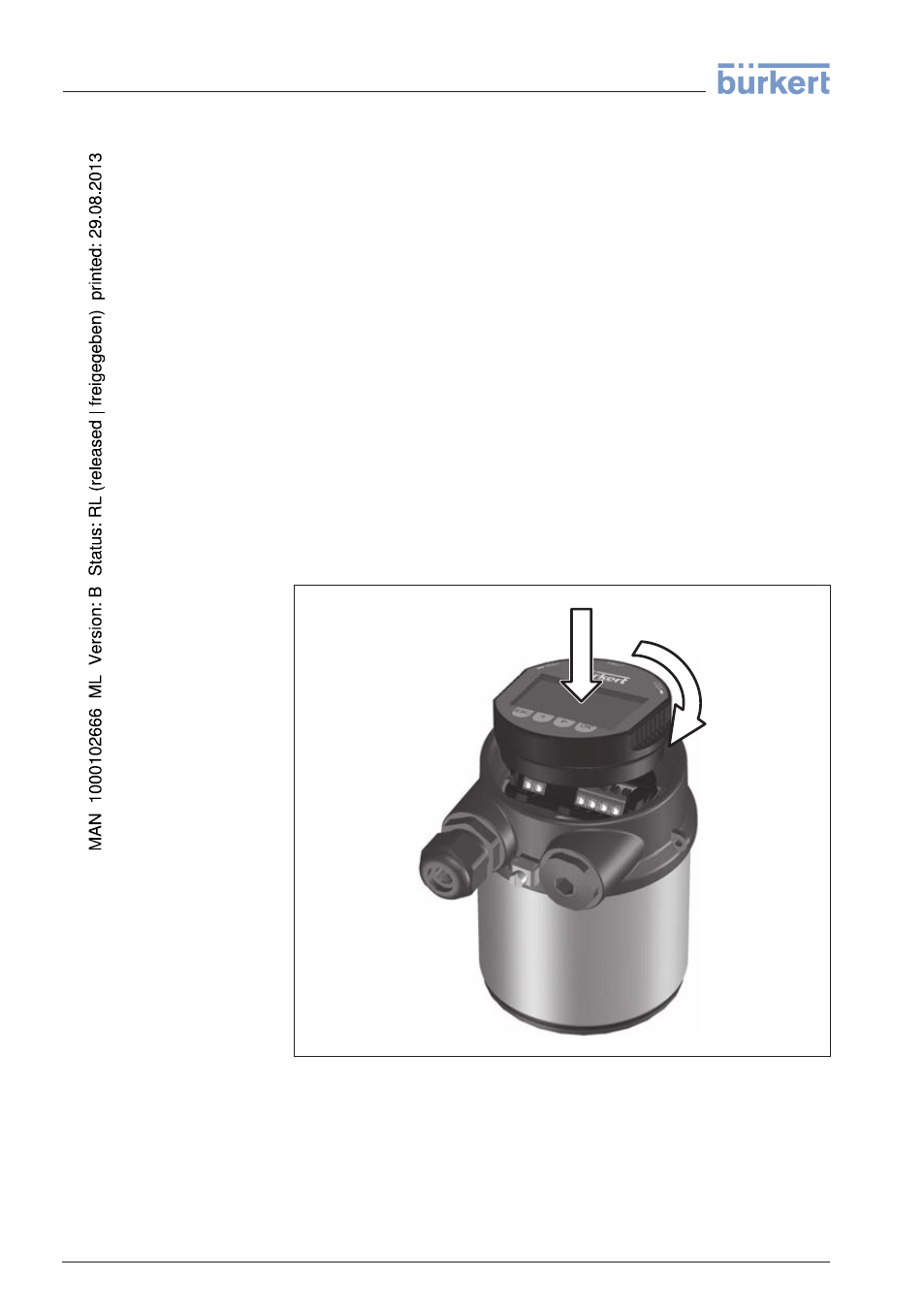

Fig. 24: Montage du module d'affichage et de réglage dans le boîtier à chambre
unique
30 LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART deux fils
