5 Introduire le câble dans le capteur en le passant par le presse-
étoupe.

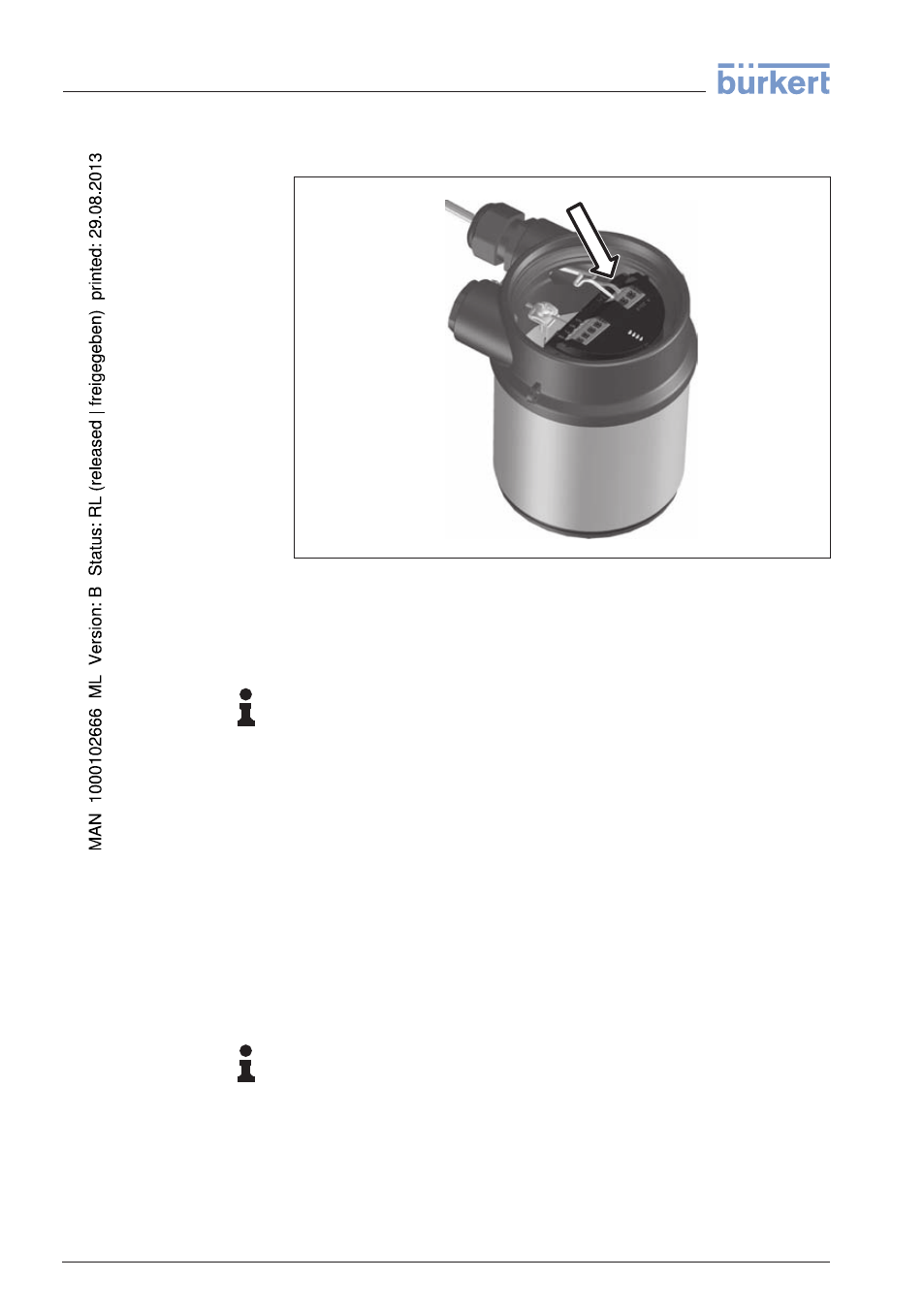

Fig. 22: Étapes de raccordement 5 et 6
6 Enficher les extrémités des conducteurs dans les bornes suivant
le schéma de raccordement
Information:
Les conducteurs rigides de même que les conducteurs souples avec
embout seront enfichés directement dans les ouvertures des bornes.
Pour les conducteurs souples sans embout, pressez avec un petit
tournevis à fente sur la partie supérieure de la borne ; l'ouverture est
alors libérée. Lorsque vous enlevez le tournevis, la borne se referme.
7 Vérifier la bonne fixation des conducteurs dans les bornes en tirant
légèrement dessus
8 Raccorder le blindage à la borne de terre interne et relier la borne
de terre externe à la liaison équipotentielle
9 Serrer bien l'écrou flottant du presse-étoupe. L'anneau d'étan-
chéité doit entourer complètement le câble
10 Revisser le couvercle du boîtier
Le raccordement électrique est maintenant terminé.
Information:
Le bornier est enfichable et peut être enlevé de l'électronique. Pour ce
faire, soulevez-le avec un petit tournevis et extrayez-le. Lors de son
encliquetage, un bruit doit être audible.
