Durch den Einsatz in einem Schwallrohr im Behälter sind Einflüsse von
Behältereinbauten und Turbulenzen ausgeschlossen. Unter diesen
Voraussetzungen ist die Messung von Füllgütern mit niedrigen
Dielektrizitätswerten (ε
r
-Wert ≥ 1,6) möglich. In Füllgütern, die zu
starken Anhaftungen neigen, ist die Messung im Schwallrohr nicht
sinnvoll.
1
2
3
100%
4
5
8
6
7
0%
9

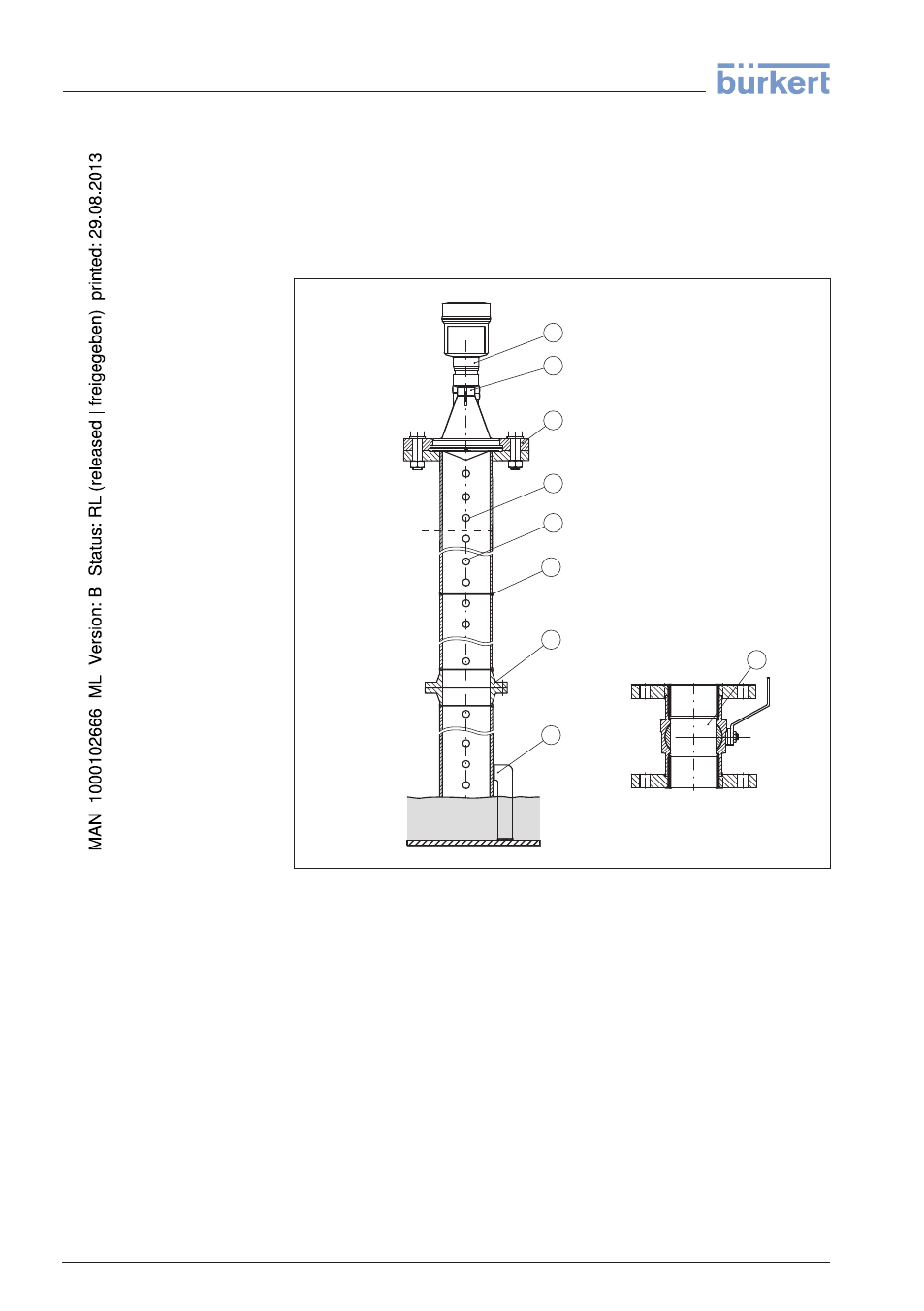

Abb. 18: Aufbau Schwallrohr
1 Radarsensor
2 Markierung der Polarisationsrichtung
3 Gewinde bzw. Flansch am Gerät
4 Entlüftungsbohrung
5 Bohrungen
6 Schweißnaht
7 Vorschweißflansch
8 Kugelhahn mit vollem Durchgang
9 Befestigung des Schwallrohres
Hinweise zur Ausrichtung:
l Markierung der Polarisationsebene am Sensor beachten
l Beim Gewindeanschluss befindet sich die Markierung auf dem
Sechskant, beim Flanschanschluss zwischen zwei Flanschboh-
rungen
Messung im Schwallrohr
20 LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter
4 Montieren
