l PC mit PACTware/DTM
l Leitsystem mit EDD
l Anzeige- und Bedienmodul
Weitere Echokurven: In diesem Speicherbereich können bis zu 10
Echokurven im Sensor in einem Ringspeicher gespeichert werden.
Die weiteren Echokurve werden gespeichert über:
l PC mit PACTware/DTM
l Leitsystem mit EDD
9 .3 Asset-Management-Funktion
Das Gerät verfügt über eine Selbstüberwachung und Diagnose nach
NE 107 und VDI/VDE 2650. Zu den in den folgenden Tabellen
angegebenen Statusmeldungen sind detailliertere Fehlermeldungen
unter dem Menüpunkt "Diagnose" via Anzeige- und Bedienmodul,
PACTware/DTM und EDD ersichtlich.
Die Statusmeldungen sind in folgende Kategorien unterteilt:
l Ausfall
l Funktionskontrolle
l Außerhalb der Spezifikation
l Wartungsbedarf
und durch Piktogramme verdeutlicht:

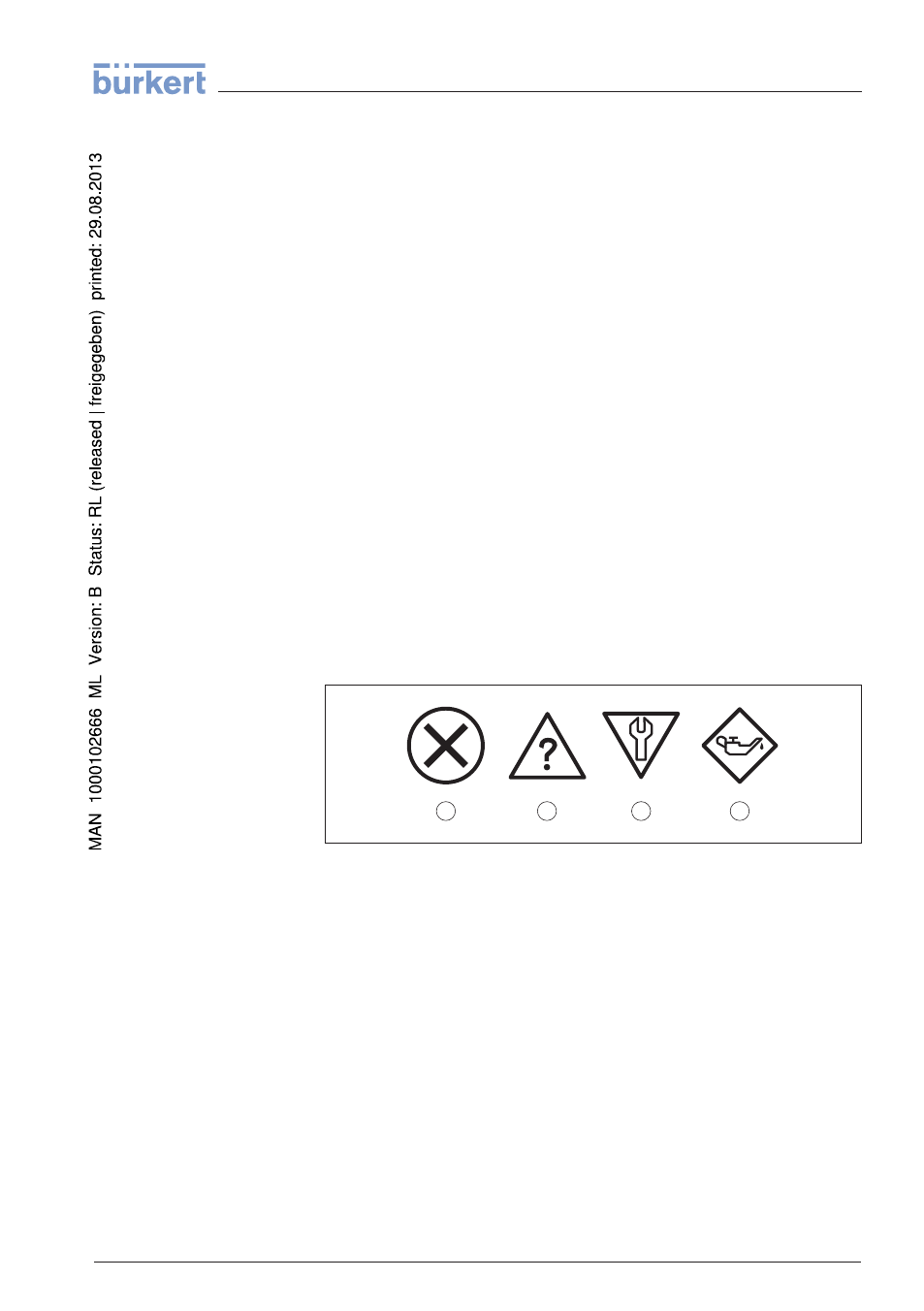

4 1 2 3
Abb. 27: Piktogramme der Statusmeldungen
1 Ausfall (Failure) - rot
2 Funktionskontrolle (Function check) - orange
3 Außerhalb der Spezifikation (Out of specification) - gelb
4 Wartungsbedarf (Maintenance) - blau
Ausfall (Failure): Aufgrund einer erkannten Funktionsstörung im
Gerät gibt das Gerät eine Störmeldung aus.
Diese Statusmeldung ist immer aktiv. Eine Deaktivierung durch den
Anwender ist nicht möglich.
Funktionskontrolle (Function check): Am Gerät wird gearbeitet, der
Messwert ist vorübergehend ungültig (z. B. während der Simulation).
Diese Statusmeldung ist immer aktiv. Eine Deaktivierung durch den
Anwender ist nicht möglich.
Statusmeldungen
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter 49
9 Diagnose, Asset Management und Service
