l Écart entre capteur et paroi du déversoir
l Écart entre ouverture de la paroi et fond du déversoir
l Écart minimum entre l'ouverture de la paroi et l'aval du déversoir
l Écart minimum entre capteur et hauteur de retenue maxi.
2
3 ... 4 x h
max
90°
h
max
d
1 B

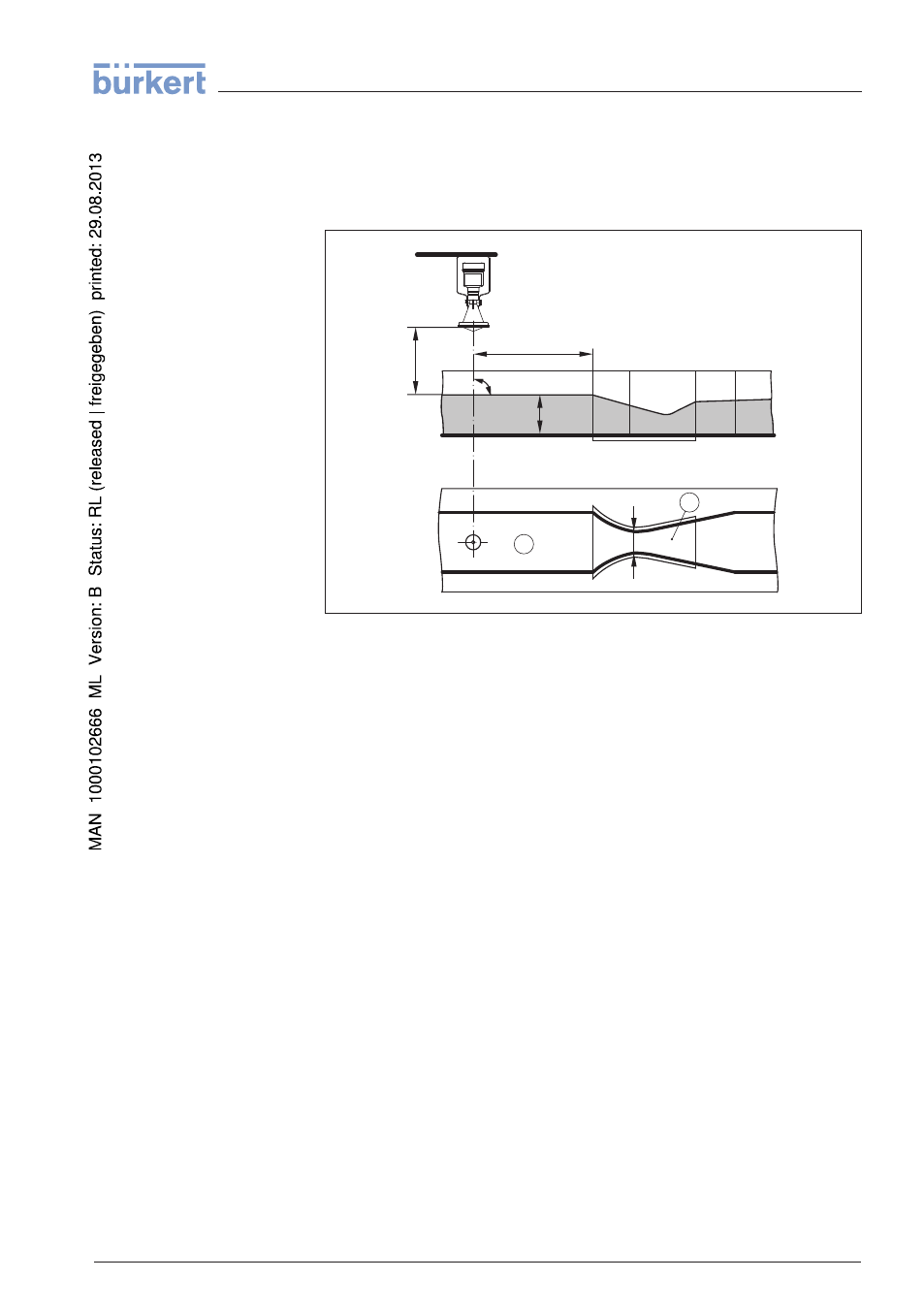

Fig. 21: Mesure de débit avec canal Venturi Khafagi : d = écart minimum du
capteur ; h
maxi.
= remplissage maxi. du canal ; B = étranglement maximum du
canal
1 Position du capteur
2 Canal Venturi
De façon générale, respecter les points suivants :
l Montage du capteur à l'entrée du canal
l Montage au centre du canal et perpendiculairement à la surface
du liquide
l Écart entre le capteur et le canal Venturi
l Écart minimum entre capteur et hauteur de retenue maxi.
Mesure de débit avec
canal Venturi Khafagi
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART deux fils 25
4 Montage
