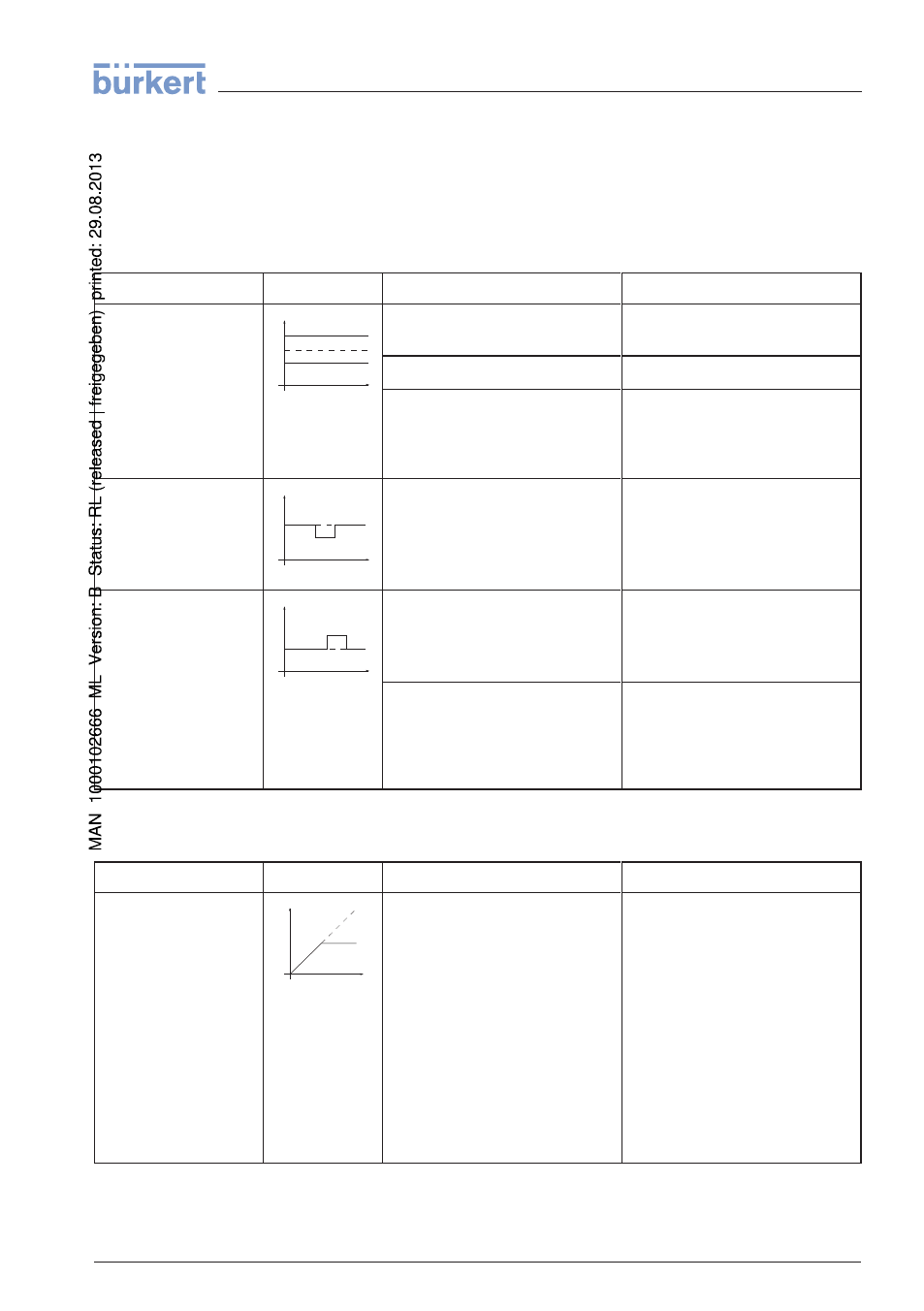

l Überall, wo der Sensor einen konstanten Wert zeigt, könnte die
Ursache auch in der Störungseinstellung des Stromausganges auf
"
Wert halten" sein
l Bei zu geringer Füllstandanzeige könnte die Ursache auch ein zu
hoher Leitungswiderstand sein
Messfehler bei konstantem Füllstand
Fehlerbeschreibung Fehlerbild Ursache Beseitigung
1. Messwert zeigt zu
geringen bzw. zu ho-
hen Füllstand
Level
time 0
l Min.-/Max.-Abgleich nicht kor-
rekt
l Min.-/Max.-Abgleich anpassen
l Linearisierungskurve falsch l Linearisierungskurve anpassen
l Einbau in Bypass- oder
Standrohr, dadurch Laufzeit-
fehler (kleiner Messfehler nahe
100 %/großer Fehler nahe 0 %)
l Parameter Anwendung prüfen
bzgl. Behälterform, ggf. anpas-
sen (Bypass, Standrohr,
Durchmesser)
2. Messwert springt
Richtung 0 %
Level
time 0
l Vielfachecho (Behälterdecke,
Produktoberfläche) mit Ampli-
tude größer als Füllstandecho
l Parameter Anwendung prüfen,
speziell Behälterdecke, Me-
diumtyp, Klöpperboden, hohe
Dielektrizitätszahl, ggf. anpas-
sen
3. Messwert springt
Richtung 100 %
Level
time 0
l Prozessbedingt sinkt die
Amplitude des Produktechos
l Störsignalausblendung wurde
nicht durchgeführt
l Störsignalausblendung durch-
führen
l Amplitude oder Ort eines
Störechos hat sich geändert
(z. B. Kondensat, Produktab-
lagerungen); Störsignalaus-
blendung passt nicht mehr
l Ursache der veränderten Stör-
echos ermitteln, Störsignalaus-
blendung mit z. B. Kondensat
durchführen
Messfehler bei Befüllung
Fehlerbeschreibung Fehlerbild Ursache Beseitigung
4. Messwert bleibt bei
der Befüllung stehen
Level
time 0
l Störechos im Nahbereich zu
groß bzw. Produktecho zu
klein
l Starke Schaum- oder Trom-
benbildung
l Max.-Abgleich nicht korrekt
l Störechos im Nahbereich be-
seitigen
l Messsituation prüfen: Antenne
muss aus dem Stutzen ragen,
Einbauten
l Verschmutzungen an der An-
tenne beseitigen
l Störende Einbauten im Nah-
bereich durch Ändern der Po-
larisationsrichtung minimieren
l Störsignalausblendung neu
anlegen
l Max.-Abgleich anpassen
LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter 55
9 Diagnose, Asset Management und Service
