98 fr | Installation Détecteur de fumée pour conduits
F.01U.033.733 | 5.0 | 2011.11 Guide d'installation Bosch Sicherheitssysteme GmbH
2. Enfoncez la carte de relais de manière régulière aux quatre
coins, jusqu'à ce que les boulons d'entretoise
s'enclenchent dans les trous du tableau de connexion.
4.4 Installation du détecteur de fumée FAD-
O420
1. Insérez le détecteur de fumée FAD-O420 dans son socle
(voir Figure 4.15).
Le détecteur ne peut être placé dans le socle que dans la
bonne position.
2. Tournez le détecteur dans le sens horaire, jusqu'à ce que
les marquages du socle et du détecteur soient alignés (voir
Figure 4.16).

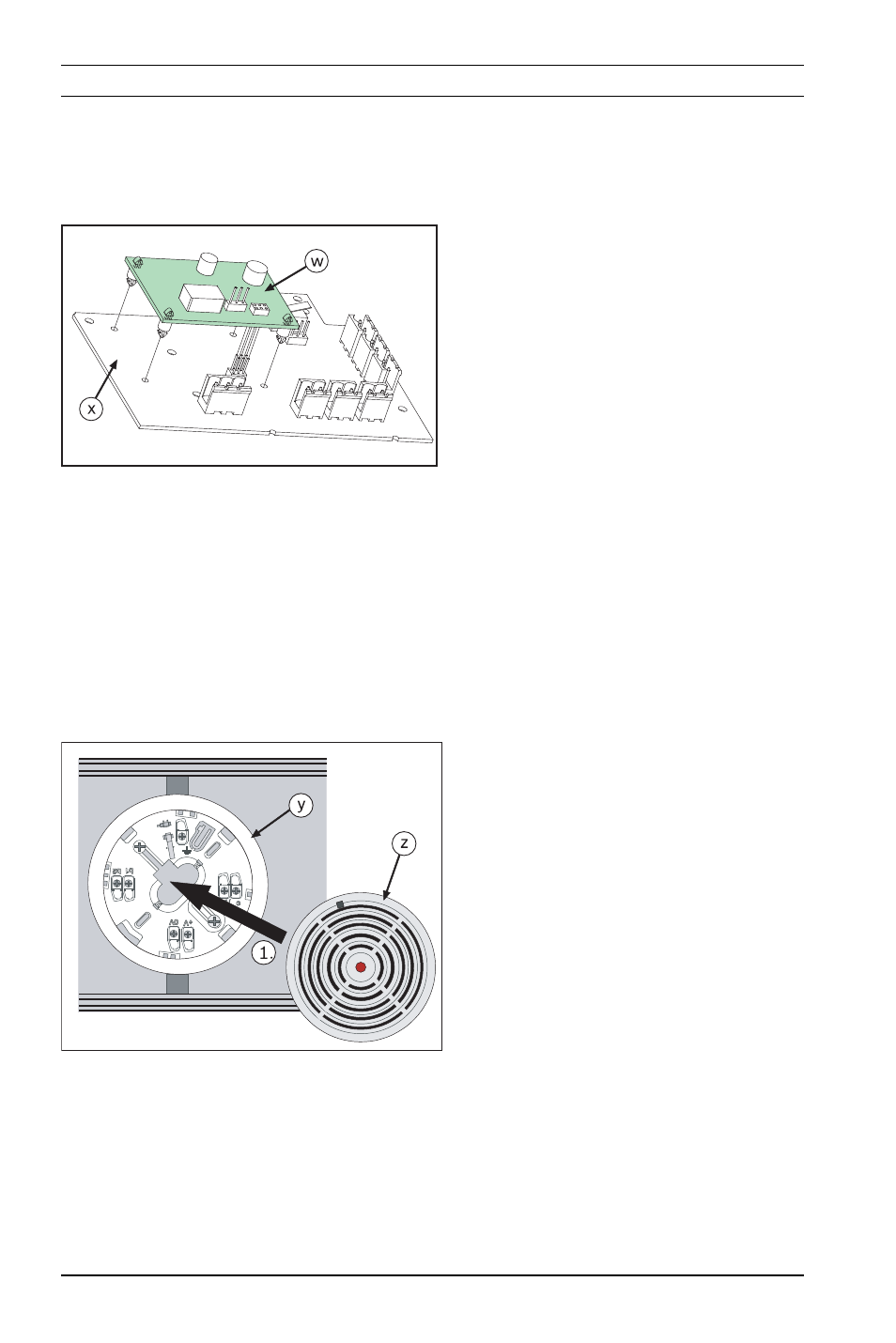

Figure 4.14 Installation de la carte de relais
N° Description
w FAD-RB-DIBT Carte de relais
x FAD-420-HS-EN Tableau de
Connexion
Figure 4.15 Montage du détecteur d'incen-
die
N° Description
y Socles de détecteur
z FAD-O420 Détecteur de
fumée
