162 pl | Instalacja
Czujka dymu do ciągów
F.01U.033.733 | 5.0 | 2011.11 Instrukcja instalacji Bosch Sicherheitssysteme GmbH
2. Umieść wzornik wiertarski w wybranym miejscu montażu
na ciągu wentylacyjnym i przyklej go (patrz Rysunek 4.5).
3. Nawierć w ciągu wentylacyjnym dwa otwory
∅ 9,5 mm na
nakrętki rozprężne w celu zamocowania obudowy, a
następnie otwory
∅ 44,5 mm do rurki próbkującej i rurki
wentylacyjnej.
4. Usuń wzornik wiertarski, zeszlifuj ostre krawędzie, a
następnie usuń pozostałości i pył.
5. Umieść dwie nakrętki rozprężne 10-24 (patrz Rysunek 4.6)
w dwóch otworach
∅ 9,5 mm.
6. Wkręć wkręty 10-24 x 1" w nakrętki rozprężne i dokręć je
ręcznie. W ten sposób nakrętki rozprężne zostaną
prawidłowo zamocowane w ciągu wentylacyjnym.
Podczas wkręcania wkrętów nakrętki rozprężne można
przytrzymać przy pomocy szczypiec, aby uniemożliwić ich
obracanie.
7. Następnie wykręć oba wkręty.

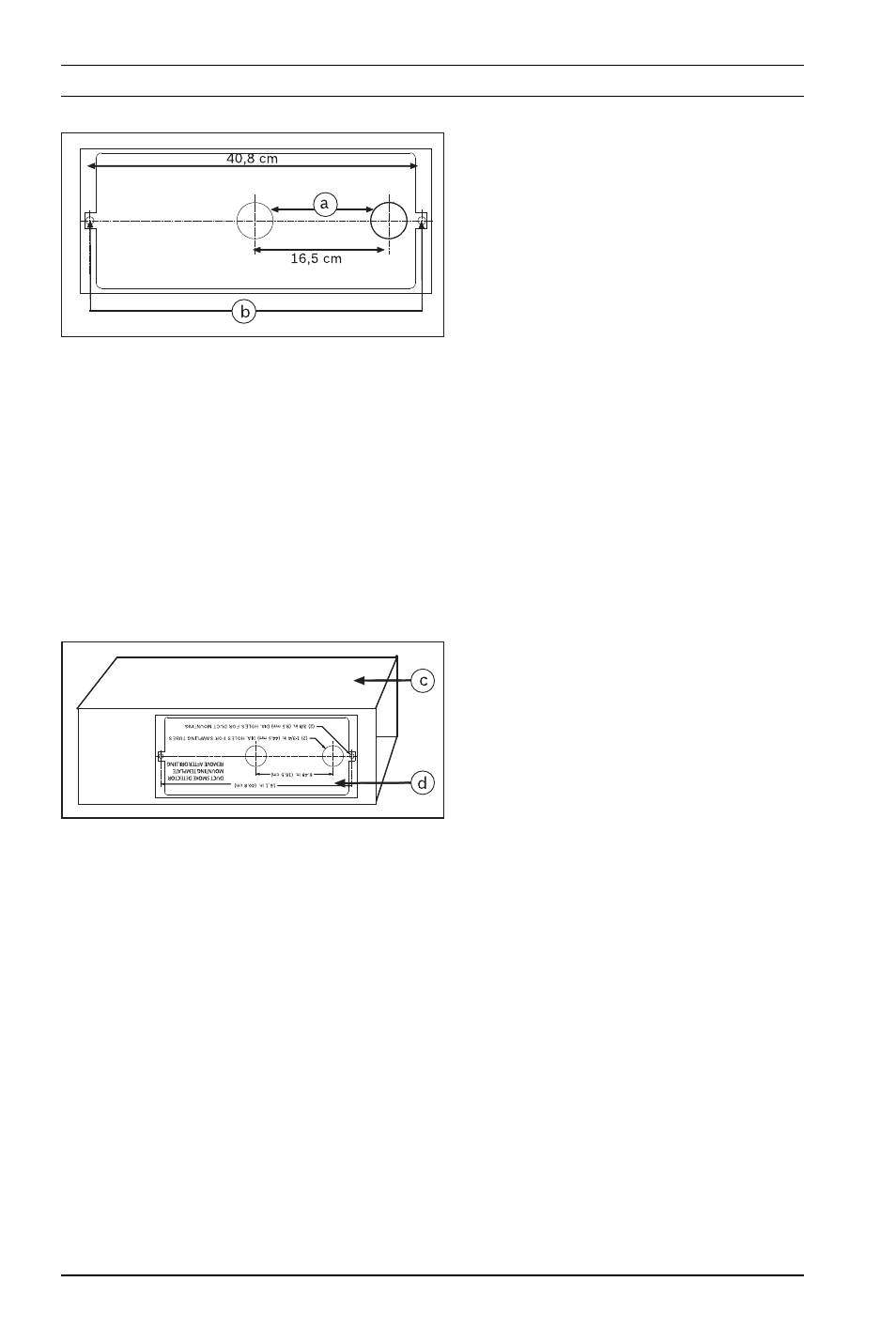

Illustracja 4.4 Wzornik wiertarski
Nr Opis
a Otwory
∅ 44,5 mm do rurki
próbkującej i rurki
wentylacyjnej
b Otwory
∅ 9,5 mm do
mocowania obudowy
Illustracja 4.5 Położenie wzornika
wiertarskiego
Nr Opis
c Ciąg wentylacyjny
d Wzornik wiertarski
