Дымовой извещатель для
Монтаж | ru 195
Bosch Sicherheitssysteme GmbH
Руководство по установке
F.01U.033.733 | 5.0 | 2011.11
4.
Совместите отверстия пробоотборных труб и вверните
фиксирующие винты.
5.
Вставьте концевую заглушку.
Пример. Требуется установить пробоотборную трубу длиной
2,13 м.
Соедините пробоотборные трубы D344-3 (0,91 м) и D344-5
(1,52 м). Затем укоротите трубу D344-5 на 30 см и вставьте
концевую заглушку.
Пробоотборные трубы длиной более 90 см должны
упираться в вентиляционный канал.
Упорное отверстие в вентиляционном канале должно
располагаться на расстоянии от 2,5 см до 5 см ниже
входного отверстия, чтобы обеспечить слив конденсата (см.
Загерметизируйте зазор между вентиляционным каналом и
пробоотборной трубой.
Если пробоотборная труба D344-1.5 устанавливается в
воздуховоды шириной 30–45 см, следует закрыть некоторые
из 19 заборных отверстий. В случае вентиляционных
каналов шириной 45 см должны быть закрыты 6 отверстий
(см. Рисунок 4.3).

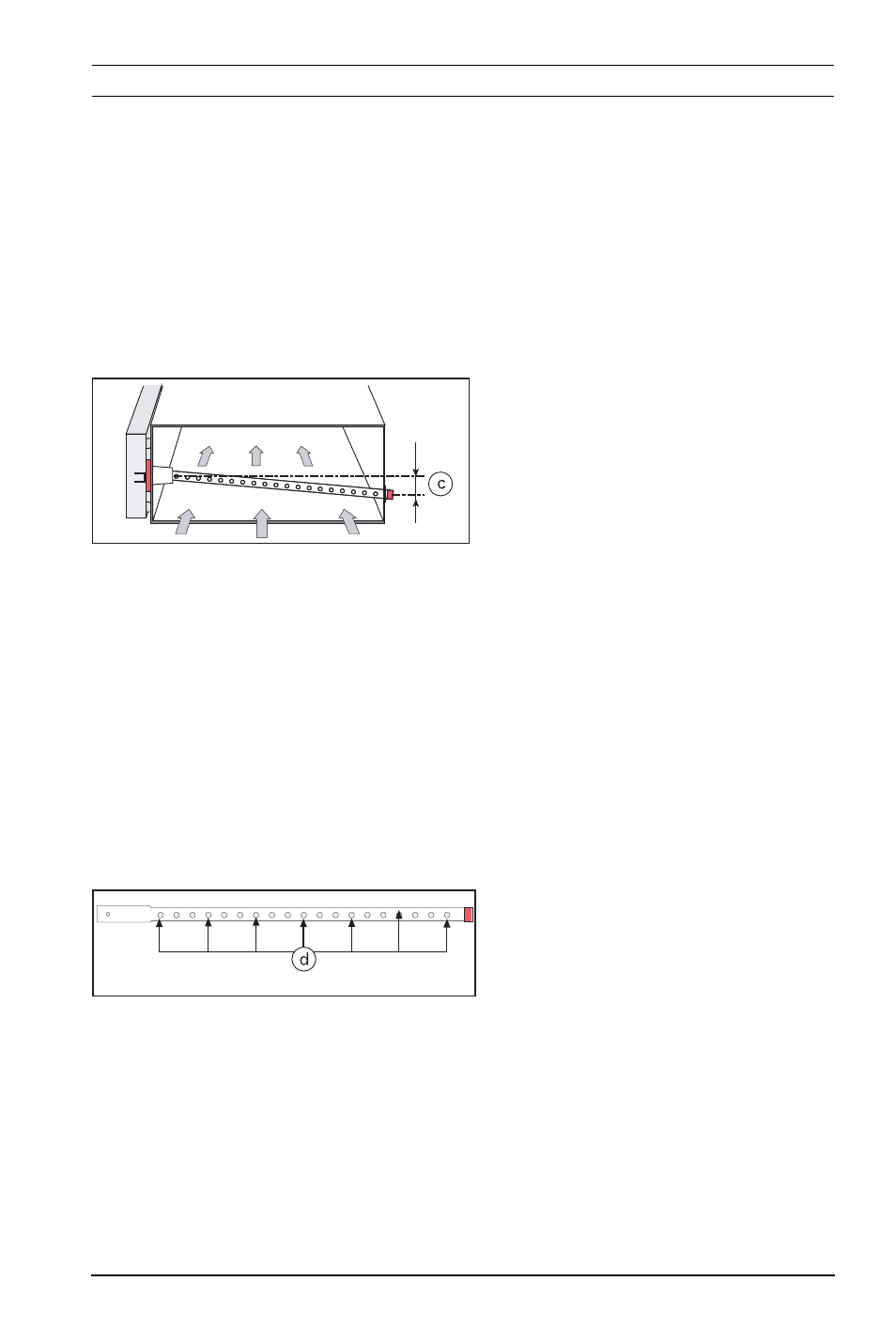

Рисунок 4.2
Установка пробоотборной
трубы
№
Описание
c
От 2,5 см до 5 см
Рисунок 4.3
Закрывание заборных
отверстий
№
Описание
d
Закройте эти отверстия
клейкой лентой для
герметизации
воздуховодов
