100 fr | Configuration Détecteur de fumée pour conduits
F.01U.033.733 | 5.0 | 2011.11 Guide d'installation Bosch Sicherheitssysteme GmbH
6 Configuration

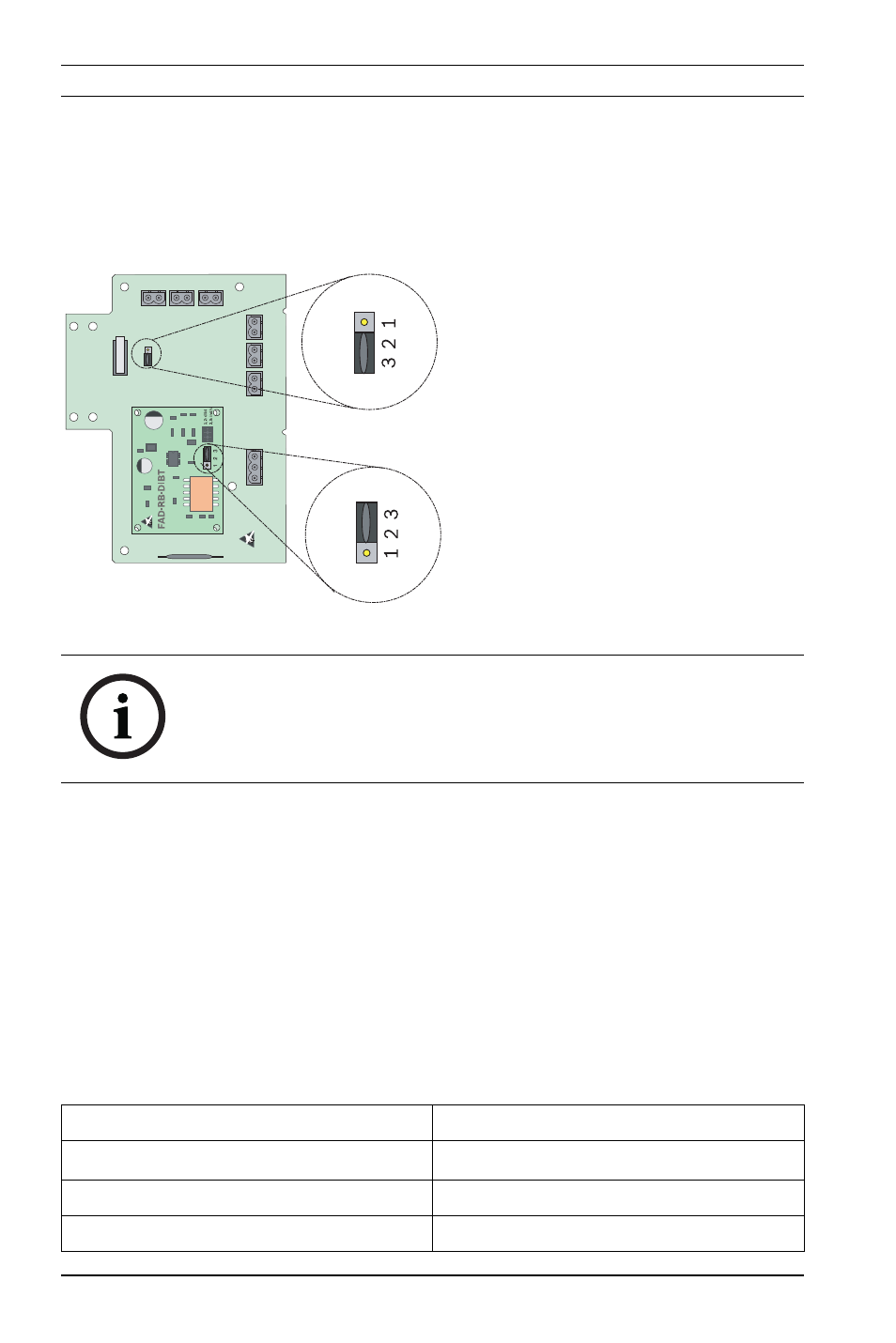

6.1 Placement des cavaliers
* Paramètre par défaut
6.2 Vérification du débit d'air
En option :
Pour vous assurer que le système fonctionne correctement,
vérifiez que la vitesse de l'air permet le réglage d'une pression
différentielle suffisante sur le dispositif. Vous pouvez pour cela
utiliser un manomètre. La vitesse de l'air dans le conduit doit
être comprise entre 1,5 et 20 m/s. La pression différentielle
entre les tubes d'échantillon doit être comprise dans la plage
suivante :
FAD-420-HS-EN Tableau de
Connexion
N° Configuration
2-3
Contact d'autosurveillance désactivé*
1-2 Contact d'autosurveillance activé
FAD-RB-DIBT Carte de relais
N° Configuration
1-2
Le relais se désactive en l'absence
d'électricité et/ou en cas d'activation
du point C du détecteur.
2-3 Le relais s'active en cas d'activation
du point C du détecteur.
REMARQUE !
Réglez la sensibilité du détecteur à l'aide du logiciel de
programmation de la centrale de commande.
Veuillez vous reporter à l'aide en ligne du logiciel.
Minimum Maximum
0,25 mm H
2
O (0,01 po H
2
O) 4,57 cm H
2
O (1,8 po H
2
O)
0,025 mbar 4,48 mbar
2,5 Pa 448 Pa
