3 Notas de instalación/configuración
3.1 Requisito
El detector para conductos FAD-420-HS-EN está diseñado para
su uso en sistemas de ventilación donde el aire tenga una
velocidad de entre 1,5 m/s y 20 m/s.
Compruebe las especificaciones del sistema de ventilación
antes de la instalación para asegurarse de que se cumplen
dichos límites.
Si no está seguro, utilice un dispositivo de medición del flujo de
aire para medir la velocidad del aire en el conducto.
M Tuercas extensibles 10-24 para instalar la carcasa en el conducto de
ventilación
N Tornillos 10-24 x 1 pulg. para instalar la carcasa en el conducto de
ventilación
O Filtros de aire para el tubo de muestras y el tubo de ventilación
P Anillos de sellado de gomaespuma
x Contacto de sabotaje para controlar la apertura no autorizada de la
cubierta
Pos. Descripción

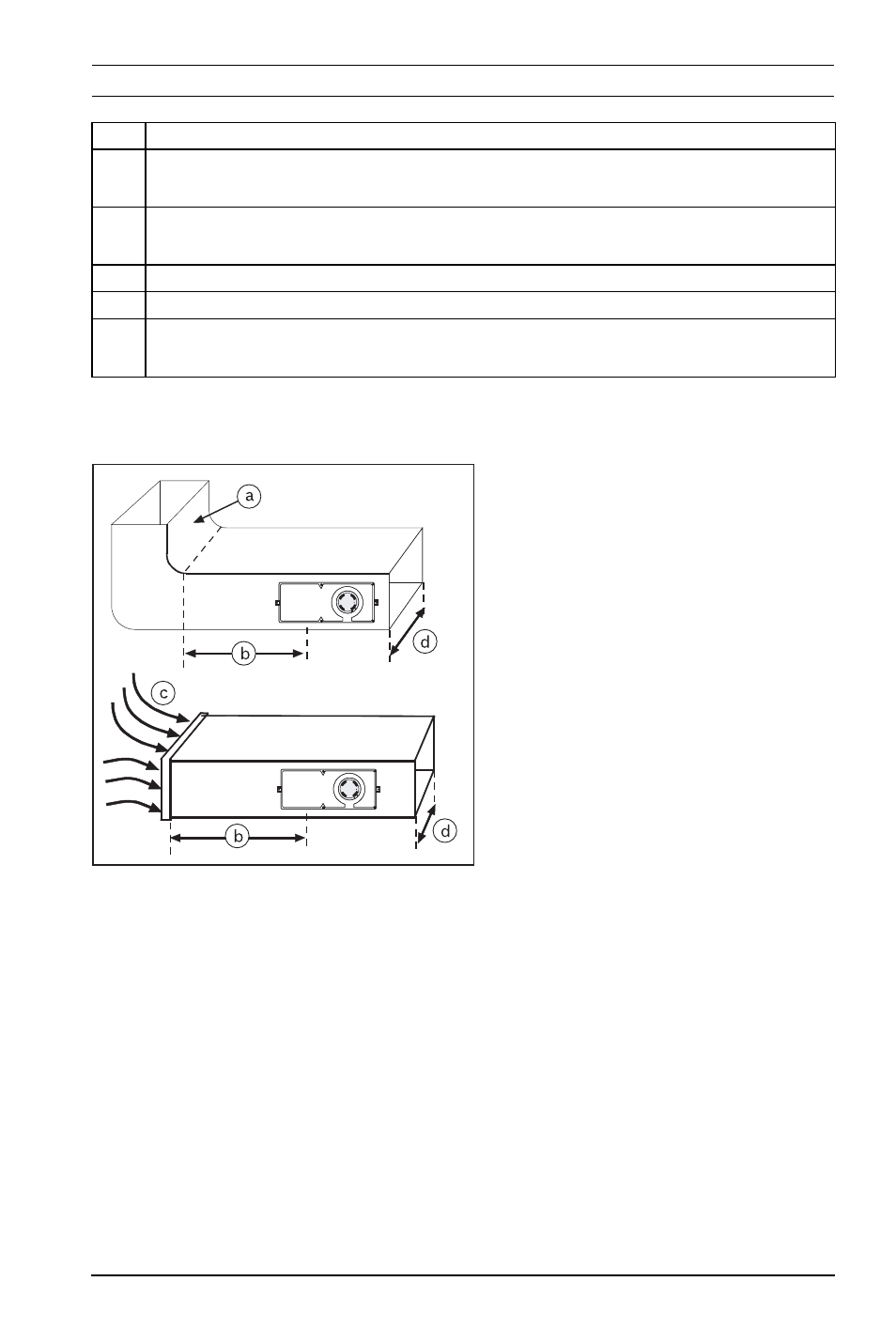

Figura 3.1 Posición típica de instalación
N.º Descripción
a Curva u otro retardo del flujo
de aire
b Al menos 3 x d
c Turbulencia a través de la
curva (a)
d Anchura del conducto de
ventilación
