114 hu | Felszerelés Légcsatorna füstérzékelő
F.01U.033.733 | 5.0 | 2011.11 Telepítési útmutató Bosch Sicherheitssysteme GmbH
4.3 FAD-RB-DIBT relémodul felszerelése
1. Helyezze a relémodult pontosan a csatlakozókártya
érintkezőcsapjai fölé.
A relémodul távtartó csavarjait pontosan a
csatlakozókártyán lévő furatok felé kell helyezni (lásd:
Ábra 4.14).
2. Nyomja le egyenletesen a relémodult a négy sarkánál, amíg
a távtartó csavarok bele nem pattannak a
csatlakozókártyán lévő furatokba.
4.4 A FAD-O420 füstérzékelő felszerelése
1. Illessze be a FAD-O420 füstérzékelőt az érzékelőaljzatba
(lásd: Ábra 4.15).
Az érzékelőt csak egyféle módon lehet az aljzatba helyezni.
FIGYELEM!
Az opcionális FAD-RB-DIBT relémodullal további készülékek
aktiválása lehetséges (pl. ventillátorok, ajtóvezérlő rendszerek,
külső kijelzők).

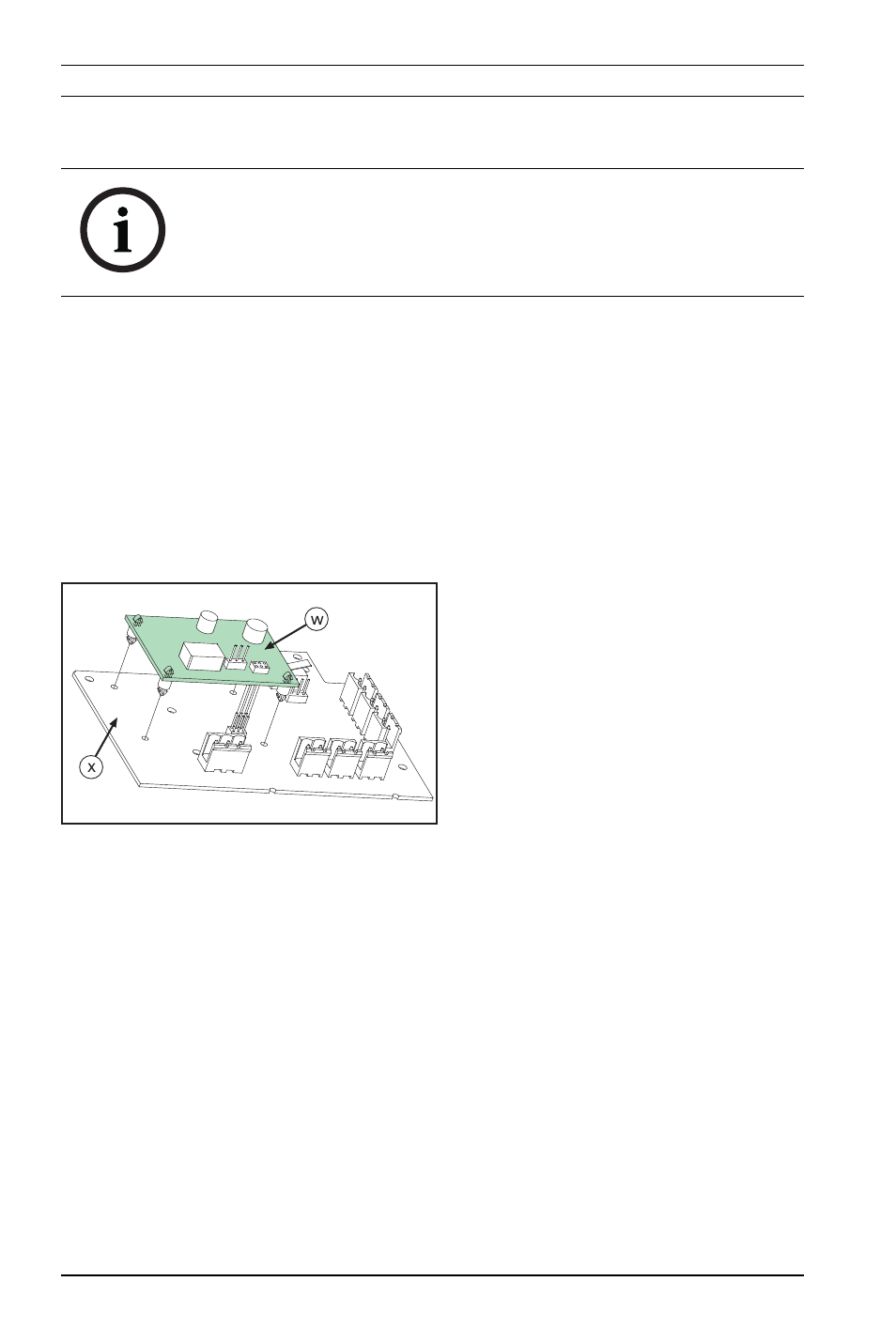

Ábra 4.14 A relémodul felszerelése
Sz. Leírás
w FAD-RB-DIBT relémodul
x FAD-420-HS-EN
csatlakozókártya
