Detector óptico de fumo para
Instalação | pt 177
Bosch Sicherheitssysteme GmbH Manual de instalação F.01U.033.733 | 5.0 | 2011.11
final (ver Figura 4.1). Todos os tubos de amostragem têm um
pino de centragem roscado e um tampão final! Ao combinar
dois tubos de amostragem, o tampão final do primeiro tubo de
amostragem, o pino de centragem e o parafuso de centragem
do segundo tubo de amostragem devem ser removidos!
Limites:
Passos para combinar dois tubos de amostragem:
1. Retire o tampão final do primeiro tubo de amostragem.
2. Retire o pino de centragem e o parafuso de centragem do
segundo tubo de amostragem.
3. Ligue os dois tubos de amostragem.
4. Alinhe os orifícios dos tubos de amostragem e aperte os
parafusos de centragem.
5. Insira o tampão final.
Exemplo: necessita de um tubo de amostragem de 2,13 m de
comprimento.
Combine um D344-3 (0,91 m) e um D344-5 (1,52 m). Em
seguida, retire 30 cm de comprimento ao D344-5 e insira o
tampão final.
Os tubos de amostragem com um comprimento superior a
90 cm necessitam de um apoio na conduta de ventilação.
O orifício de apoio na conduta de ventilação deve ser
posicionado 2,5 cm – 5 cm abaixo do orifício de entrada, para
permitir que a condensação drene (ver Figura 4.2).
CUIDADO!
Um tubo de amostragem tem de ter, pelo menos, 12 orifícios de
extracção e medir, pelo menos, 30 cm de comprimento. O
comprimento máximo permitido é de 3 m!

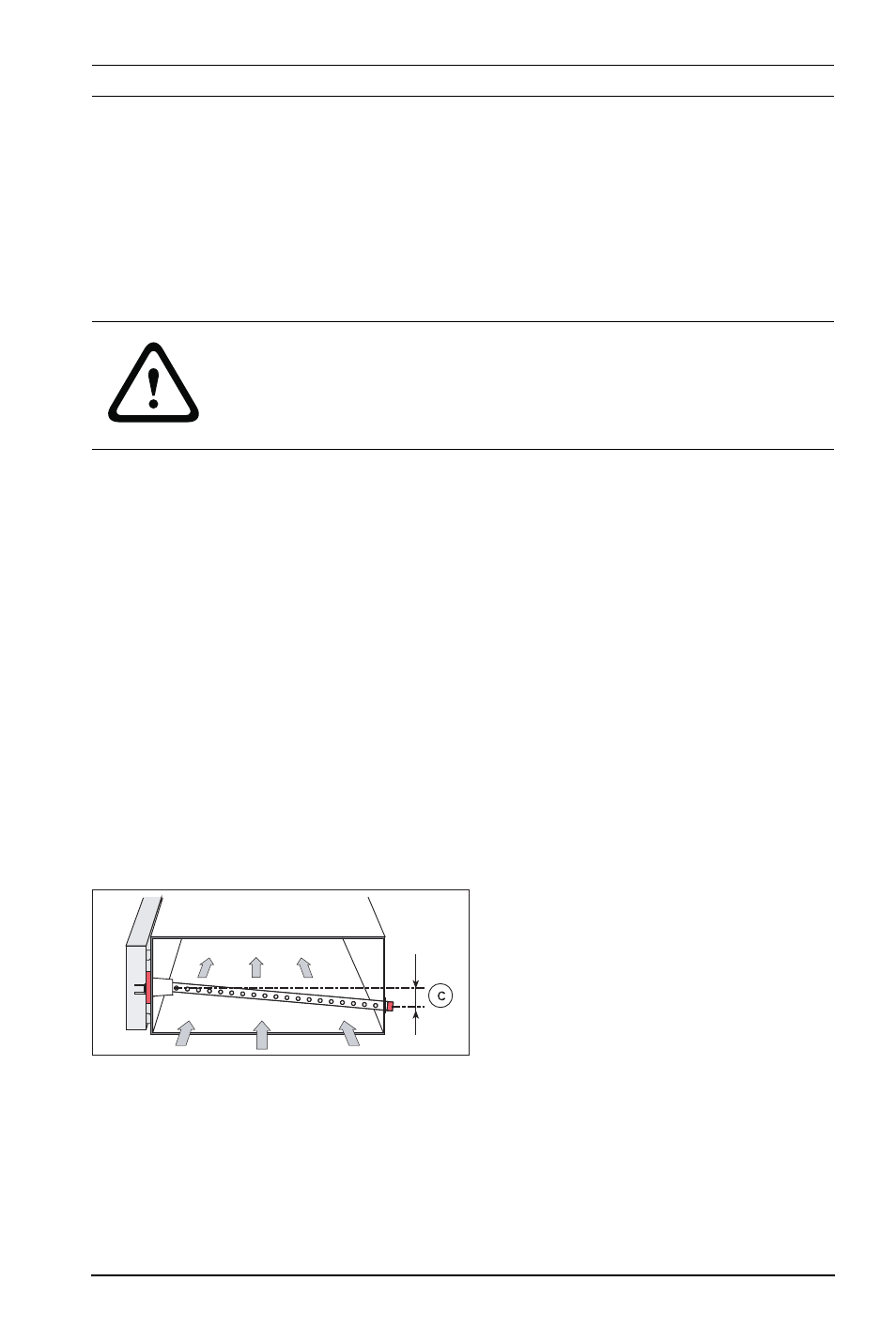

Figura 4.2 Suporte do tubo de amostragem
N.º Descrição
c 2,5 cm – 5 cm (1 pol. –
2 pol.)
