132 it | Installazione
Rivelatore di fumo per condotti di
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
4.4 Installazione del rivelatore di fumo FAD-
O420
1. Inserire il rivelatore di fumo FAD-O420 nella base (vedere
Figura 4.15).
Il rivelatore può essere installato nella base solo in una
determinata posizione.
2. Ruotare il rivelatore in senso orario finché i contrassegni
sul rivelatore e sulla base non sono allineati (vedere
Figura 4.16).

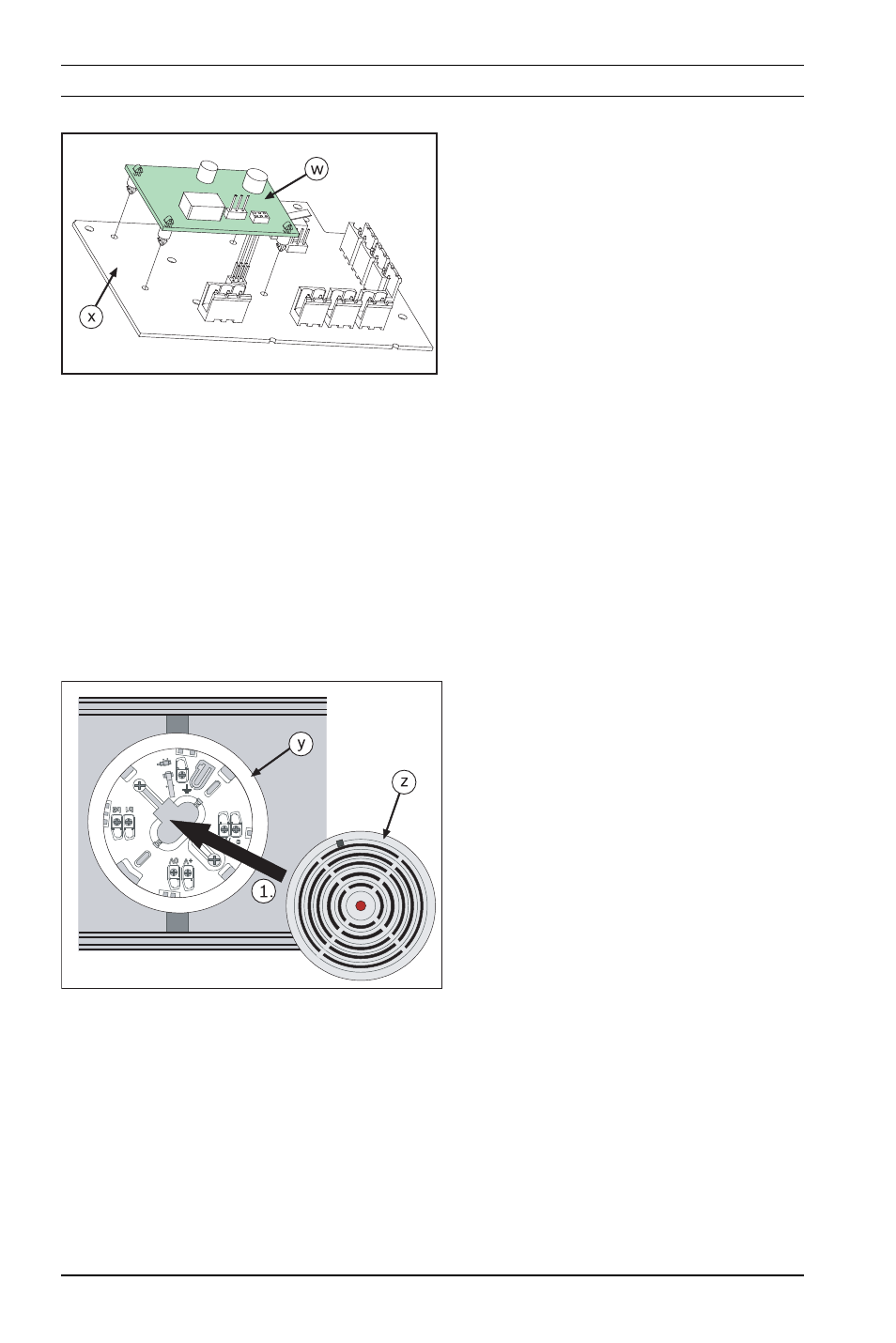

Immagine 4.14 Installazione della scheda
relè
N. Descrizione
s Scheda relè FAD-RB-DIBT
x Scheda di connessione FAD-
420-HS-EN
Immagine 4.15 Montaggio del rivelatore
incendio
N. Descrizione
a Basi rivelatore
z Rivelatore di fumo FAD-O420
