184 pt | Ligação
Detector óptico de fumo para
F.01U.033.733 | 5.0 | 2011.11 Manual de instalação Bosch Sicherheitssysteme GmbH
5 Ligação
6 Configuração
6.1 Definição por jumper

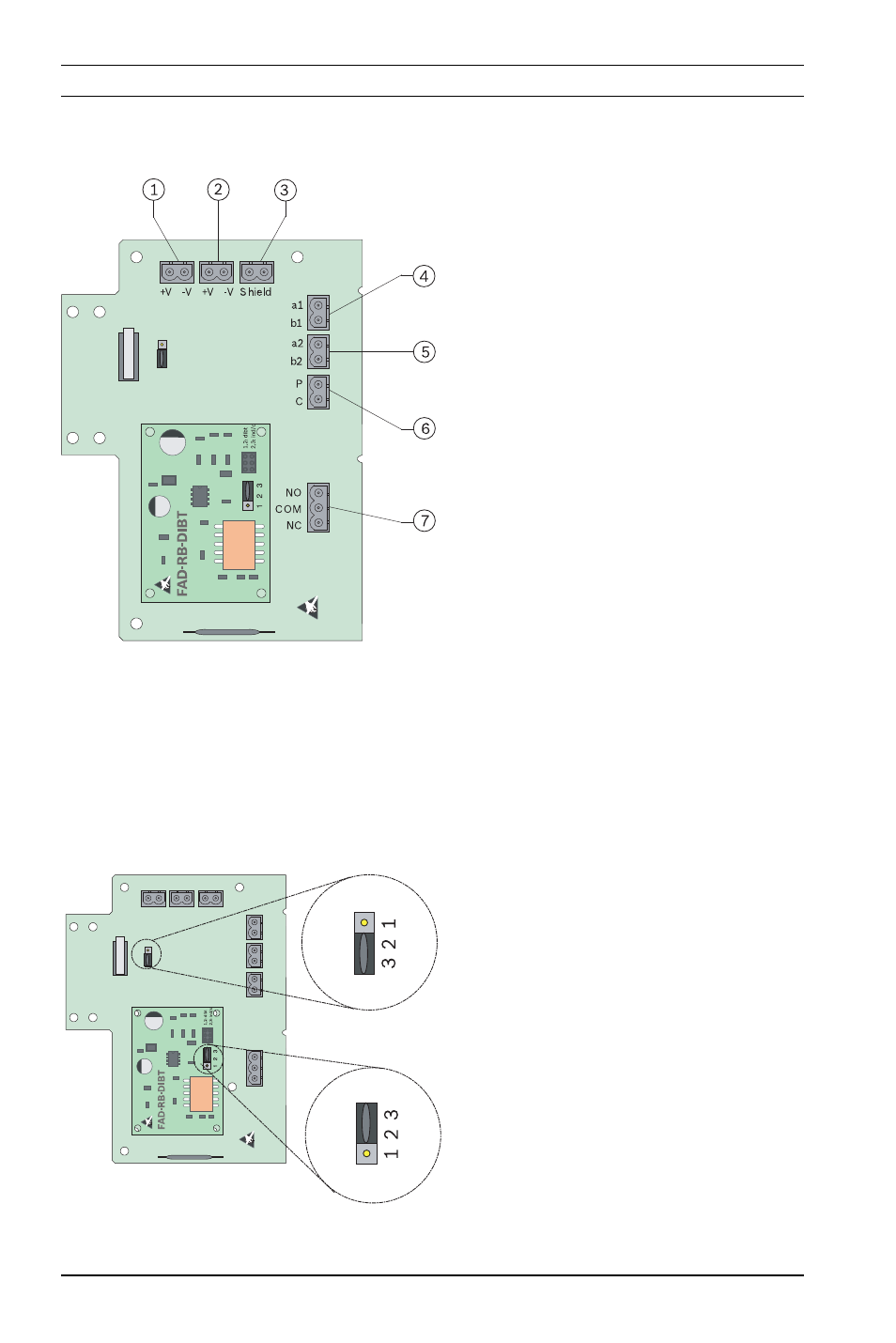

Pos. Descrição
1 + 2 Ligações para ligar a fonte de
alimentação auxiliar em loop
3 Cabo blindado
(entrada/saída)
4 LSN de entrada
5 LSN de saída
6 Indicação externa de alarme
Só pode ser usada se não
estiver instalada uma Placa de
Relés FAD-RB-DIBT!
7 Contactos de relé
Só podem ser usados se
estiver instalada uma Placa de
Relés FAD-RB-DIBT!
Carga de contacto máxima:
2 A a 30 Vdc
FAD-420-HS-EN Placa de Ligação
N.º Configuração
2-3
Interruptor contra sabotagem
(tamper) desactivado*
1-2 Interruptor contra sabotagem
(tamper) activado
FAD-RB-DIBT Placa de Relés
N.º Configuração
1-2
O relé permanece em repouso se
não houver alimentação e/ou se o
ponto C do detector estiver
activado.
2-3 O relé muda de estado se o ponto C
do detector estiver activado.
