11. Tenez compte du sens d'écoulement de l'air lors de
l'installation du tube d'échantillon. Les trous d'extraction
doivent être orientés vers le débit d'air (voir Figure 4.10).
12. En cas d'installation du détecteur selon l'emplacement 2
de Figure 3.2, positionnez le tube de ventilation en avale
du tube d'échantillon (voir Figure 4.11).
13. Insérez les tubes d'échantillon et de ventilation dans les
brides de fixation, et assurez-vous que les goupilles de
positionnement sont bien alignées sur les perçages
correspondants. Les orifices d'extraction situés sur le tube
d'échantillon doivent être orientés vers le débit d'air. Fixez
les deux brides de fixation, et montez-les avec les quatre
vis #8-32 x 9/16 po . Serrez les vis à la main.

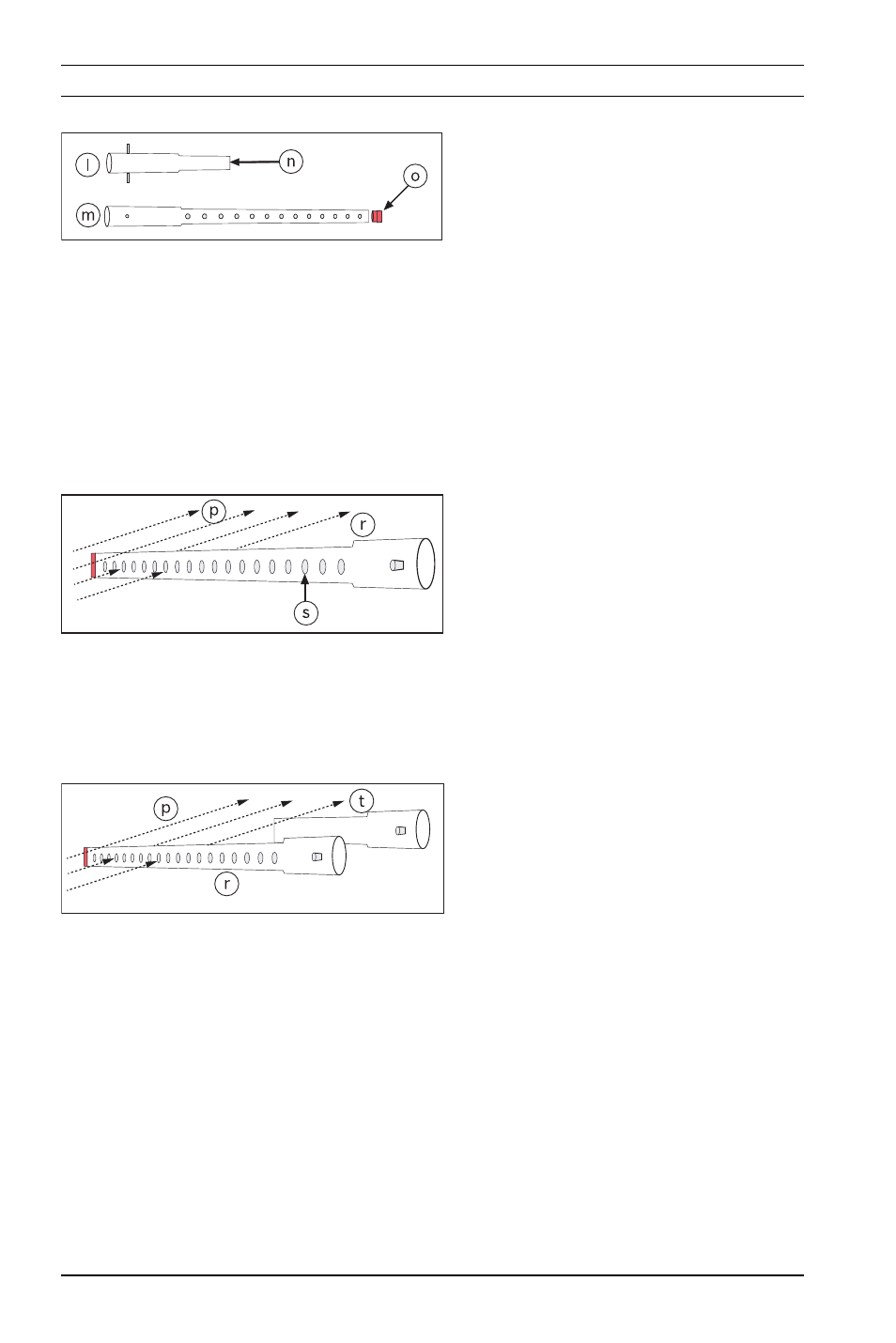

Figure 4.9
Tube d'échantillon et tube de
ventilation
N°
Description
l
Tube de ventilation
m
Le tube de ventilation doit
être ouvert à ses deux
extrémités.
n
Tube d'échantillon
o
Le bouchon d'extrémité doit
être inséré.
Figure 4.10
Sens d'écoulement de l'air
N°
Description
p
Sens d'écoulement de l'air
r
Tube d'échantillon
s
Trous d'extraction
Figure 4.11
Positionnement des tubes
d'échantillon et de ventilation
N°
Description
p
Sens d'écoulement de l'air
r
Tube d'échantillon
t
Tube de ventilation
