Czujka dymu do ciągów
Połączenie | pl 167
Bosch Sicherheitssysteme GmbH Instrukcja instalacji F.01U.033.733 | 5.0 | 2011.11
5 Połączenie

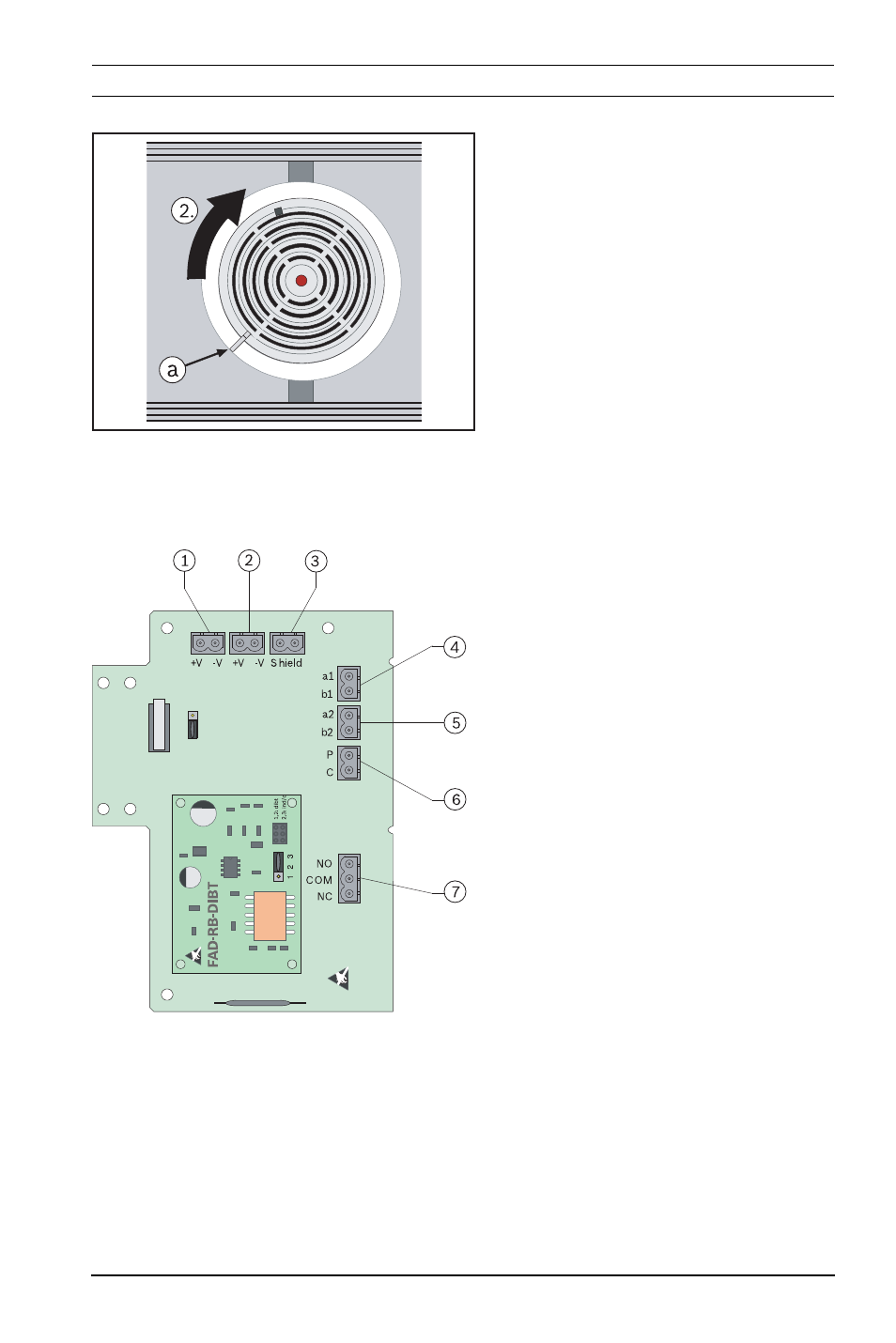

Illustracja 4.16 Montaż czujki w podstawie
Nr Opis
a Oznaczenie prawidłowej
pozycji czujki
Poz. Opis
1 + 2 Połączenia przelotowe
dodatkowego zasilacza
3 Kabel ekranowany
(połączenie wejściowe /
połączenie wyjściowe)
4 Połączenie wejściowe LSN
5 Połączenie wyjściowe LSN
6 Zewnętrzny sygnalizator
alarmu
Może być stosowany
wyłącznie, gdy nie jest
zamontowana płyta
przekaźników FAD-RB-DIBT!
7 Styki przekaźnika
Mogą być stosowane
wyłącznie, gdy jest
zamontowana płyta
przekaźników FAD-RB-DIBT!
Maksymalna obciążalność
styków: 2 A przy 30 VDC
