Détecteur de fumée pour conduits
Installation | fr
95
Bosch Sicherheitssysteme GmbH
Guide d'installation
F.01U.033.733 | 5.0 | 2011.11

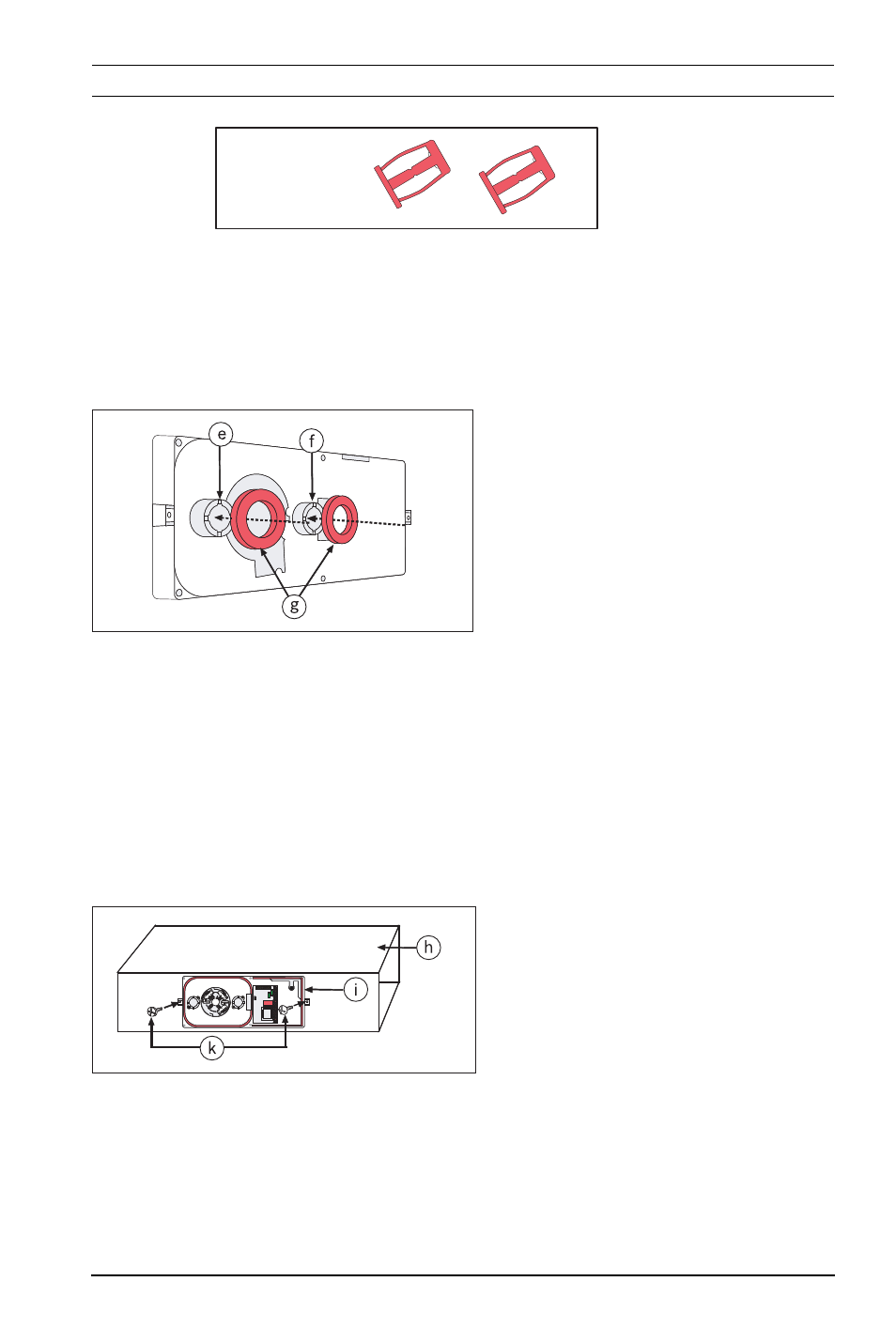

Figure 4.6
Écrous expansibles #10-24
8.
Positionnez les anneaux d'étanchéité en caoutchouc
mousse au dos du FAD-420-HS-EN, sur les brides de
fixation des tubes d'échantillon et de ventilation (voir
9.
Montez le FAD-420-HS-EN sur le conduit de ventilation,
puis fixez-le sur les écrous expansibles à l'aide des vis #10-
24 x 1 po (voir Figure 4.8).
Ne serrez pas trop les vis. Un serrage excessif des vis
risquerait d'entrainer l'ondulation du conduit de
ventilation.
10. Sortez les tubes de ventilation et d'échantillon de la boîte.
Assurez-vous que le bouchon d'extrémité est bien inséré
sur le tube d'échantillon (voir Figure 4.9).
Figure 4.7
anneaux d'étanchéité en caout-
chouc mousse
N°
Description
e
Bride de fixation de tube de
ventilation
f
Bride de fixation de tube de
ventilation
g
anneaux d'étanchéité en
caoutchouc mousse
Figure 4.8
Installation du boîtier
N°
Description
h
Conduit de ventilation
i
Boîtier du détecteur
k
Vis #10-24 x 1 po
