Detector óptico de fumo para
Instalação | pt 179
Bosch Sicherheitssysteme GmbH Manual de instalação F.01U.033.733 | 5.0 | 2011.11
5. Coloque as porcas de expansão n.º 10-24 (ver Figura 4.6)
nos dois orifícios de
∅ 9,5 mm.
6. Aperte os parafusos n.º 10-24 x 1 pol. nas porcas de
expansão e aperte manualmente. Deste modo, assegura-se
de que as porcas de expansão estão bem fixas à conduta
de ventilação.
As porcas de expansão podem ser fixadas de forma segura
com um alicate para impedir que rodem ao apertar os
parafusos.
7. Em seguida, remova ambos os parafusos.
Figura 4.6 Porcas de expansão n.º 10-24
8. Coloque os anéis de vedação de espuma de borracha na
parte posterior do FAD-420-HS-EN nas flanges de
montagem do tubo de amostragem e do tubo de ventilação
(ver Figura 4.7).

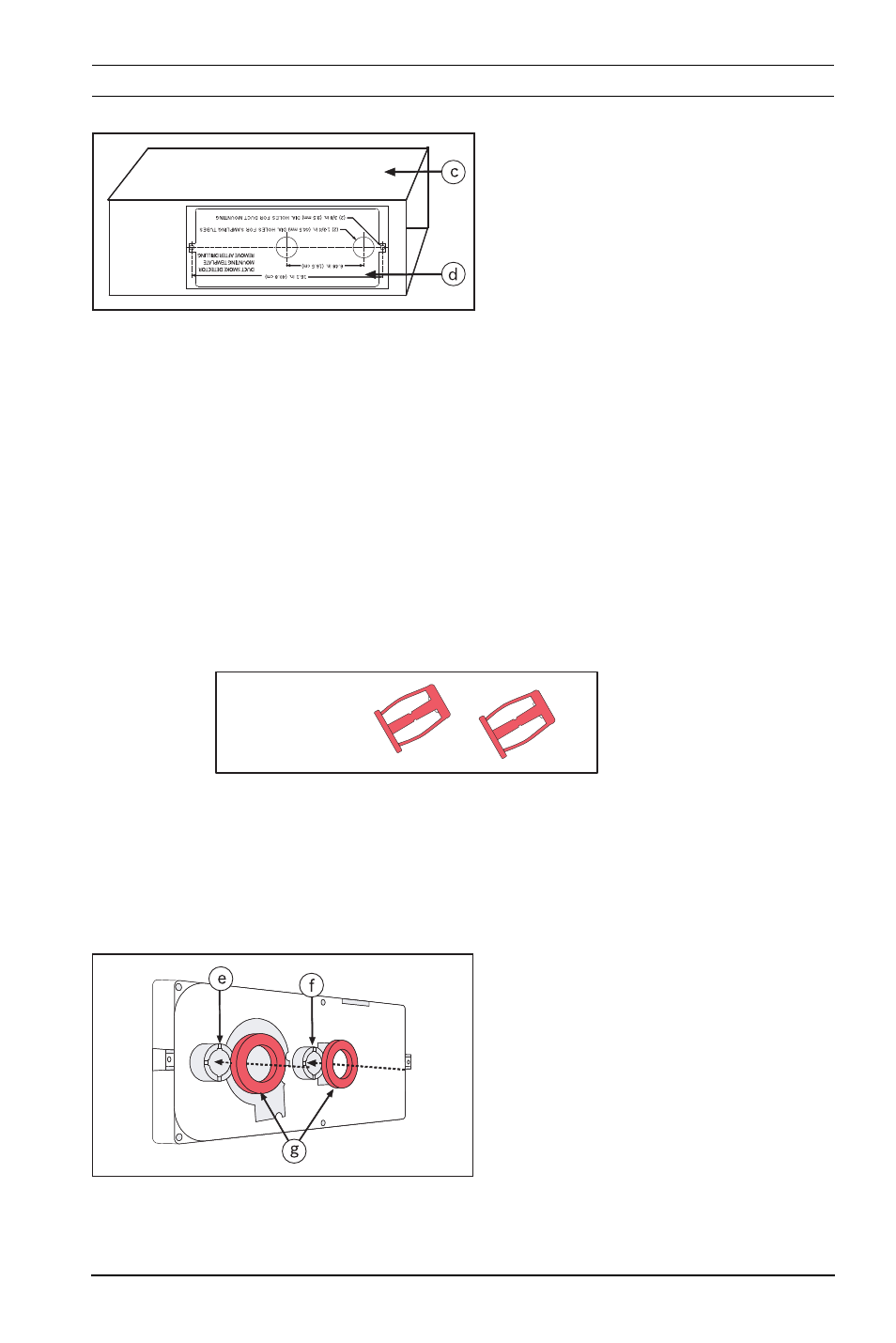

Figura 4.5 Posição do molde de perfuração
N.º Descrição
c Conduta de ventilação
d Molde de perfuração
Figura 4.7 Anéis de vedação de espuma de
borracha
N.º Descrição
e Flange de montagem do
tubo de ventilação
f Flange de montagem do
tubo de ventilação
g Anéis de vedação de espuma
de borracha
