Rivelatore di fumo per condotti di
Installazione | it 131
Bosch Sicherheitssysteme GmbH Guida all'installazione F.01U.033.733 | 5.0 | 2011.11
14. Posizionare i filtri dell'aria alle estremità dei tubi di
campionamento e ventilazione (vedere Figura 4.13).
15. Eseguire ora un controllo visivo dell'installazione completa.
4.3 Installazione della scheda FAD-RB-DIBT
1. Posizionare la scheda relè esattamente sui perni di
contatto della scheda di connessione.
I bulloni distanziatori sulla scheda relè devono essere
posizionati esattamente sui fori della scheda di
connessione (vedere Figura 4.14).
2. Esercitare una pressione uniforme sulla scheda relè
all'altezza dei quattro angoli finché i bulloni distanziatori
non scattano nei fori della scheda di connessione.

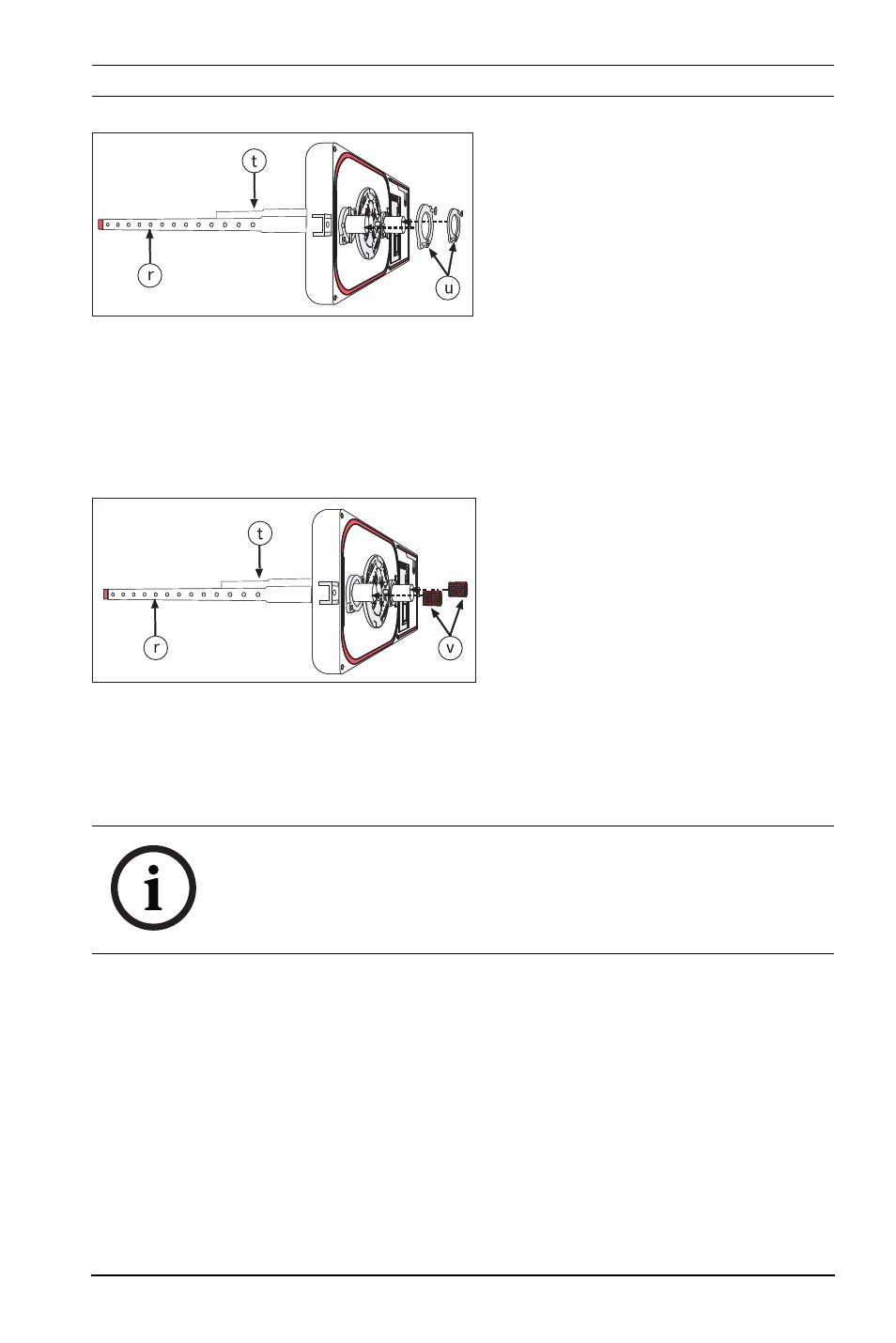

Immagine 4.12 Installazione delle flange di
fissaggio
N. Descrizione
r Tubo di campionamento
t Tubo di ventilazione
u Flange di fissaggio
Immagine 4.13 Filtri dell'aria dei tubi di
campionamento e ventilazione
N. Descrizione
r Tubo di campionamento
t Tubo di ventilazione
v Filtro dell'aria
NOTA!
La scheda relè FAD-RB-DIBT opzionale consente di attivare
dispositivi aggiuntivi (ad es. ventilatori, sistemi di controllo
delle porte o dispositivi con display esterni).
