Pasivní nasávací komora Poznámky k instalaci a konfiguraci | cs 7
Bosch Sicherheitssysteme GmbH Instalační příručka F.01U.033.733 | 5.0 | 2011.11
3 Poznámky k instalaci a konfiguraci
Čís. Popis
A
Skříň pasivní nasávací komory pro ventilační potrubí
B Patice hlásiče pro Kouřový hlásič FAD-O420
C Montážní příruba pro ventilační trubici
D Montážní příruba pro vzorkovací trubici
E Připojovací deska
F Jazýčkový přepínač pro přemostění ochranného kontaktu (x)
G Vzorkovací trubice
H Ventilační trubice
I Zástrčka konektoru se 3 vývody
J Zástrčka konektoru se 2 vývody
K Šrouby 8–32 × 9/16" pro montáž zajišťovacích přírub (L)
L Zajišťovací příruby pro vzorkovací trubici a ventilační trubici
M Rozpěrné matice 10–24 pro instalaci skříně na ventilační potrubí
N Šrouby 10–24 × 1" pro instalaci skříně na ventilační potrubí
O Vzduchové filtry pro vzorkovací trubici a ventilační trubici
P Těsnicí kroužky z pěnové pryže
x Ochranný kontakt pro sledování neoprávněného otevření krytu

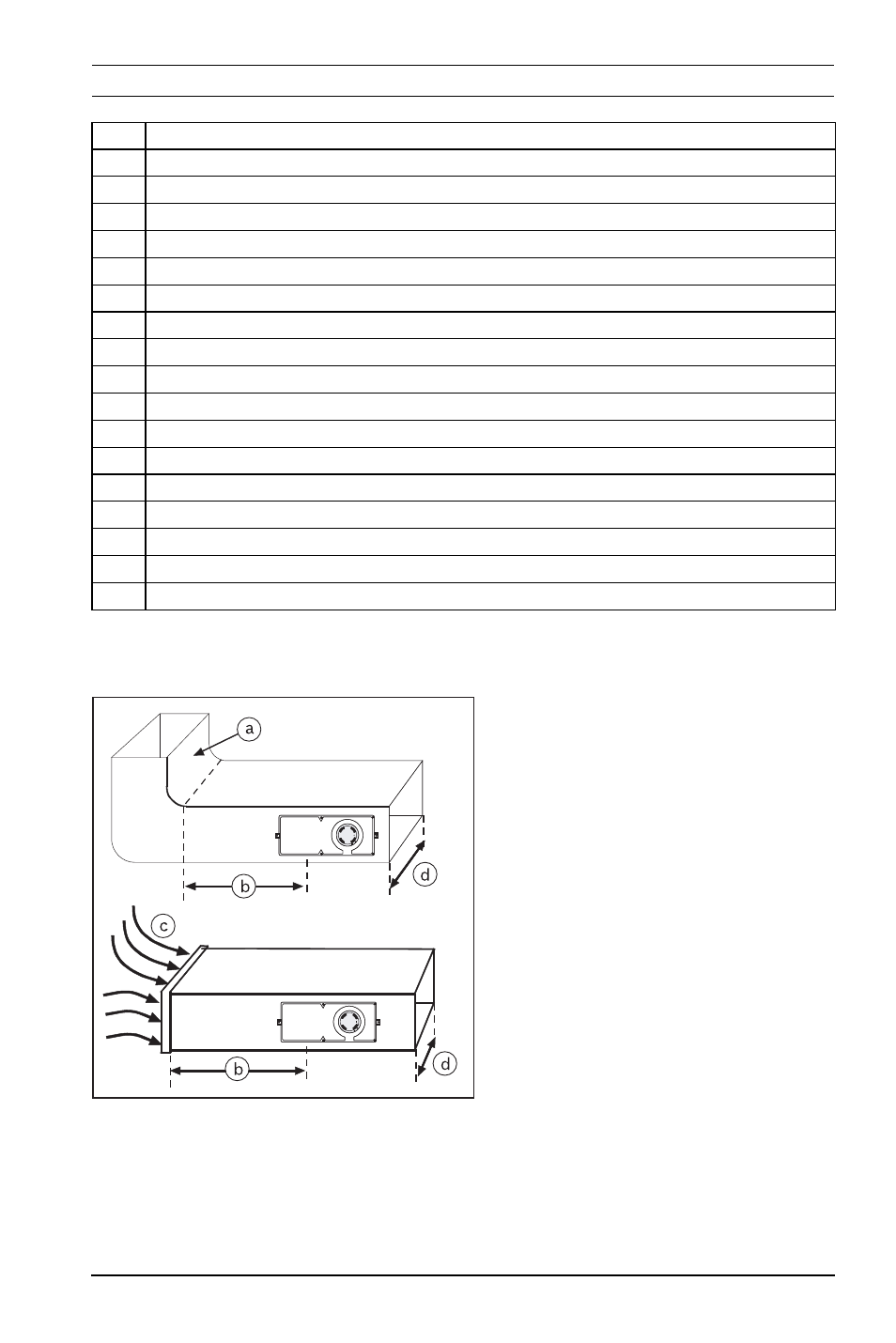

Obrázek 3.1 Typické místo instalace
Číslo Popis
a Oblouk nebo jiná překážka
zpomalující proudění
vzduchu
b Alespoň 3 × d
c Turbulence v oblouku (a)
d Šířka ventilačního potrubí
