Kanaalmelder Installatie | nl 145
Bosch Sicherheitssysteme GmbH Installatiehandleiding F.01U.033.733 | 5.0 | 2011.11
2. Plak de boorsjabloon op de gewenste montageplaats op
het ventilatiekanaal (zie Afbeelding 4.5).
3. Boor twee
∅ 9,5 mm gaten in het ventilatiekanaal voor de
spreidmoeren waarmee de behuizing wordt gemonteerd
en boor
∅ 44,5 mm gaten voor de bemonsteringsbuis en
ventilatiebuis.
4. Verwijder de boorsjabloon, braam de scherpe randen af en
verwijder materiaalresten en vuil.
5. Plaats de #10-24 spreidmoeren (zie Afbeelding 4.6) in de
twee
∅ 9,5 mm gaten.
6. Schroef de #10-24 x 1 inch schroeven in de spreidmoeren
en draai deze met de hand vast. Hierdoor worden de
spreidmoeren stevig in het ventilatiekanaal bevestigd.
Met een tang kunnen de spreidmoeren stevig worden
vastgehouden zodat ze niet draaien als de schroeven er in
worden geschroefd.
7. Verwijder beide schroeven.

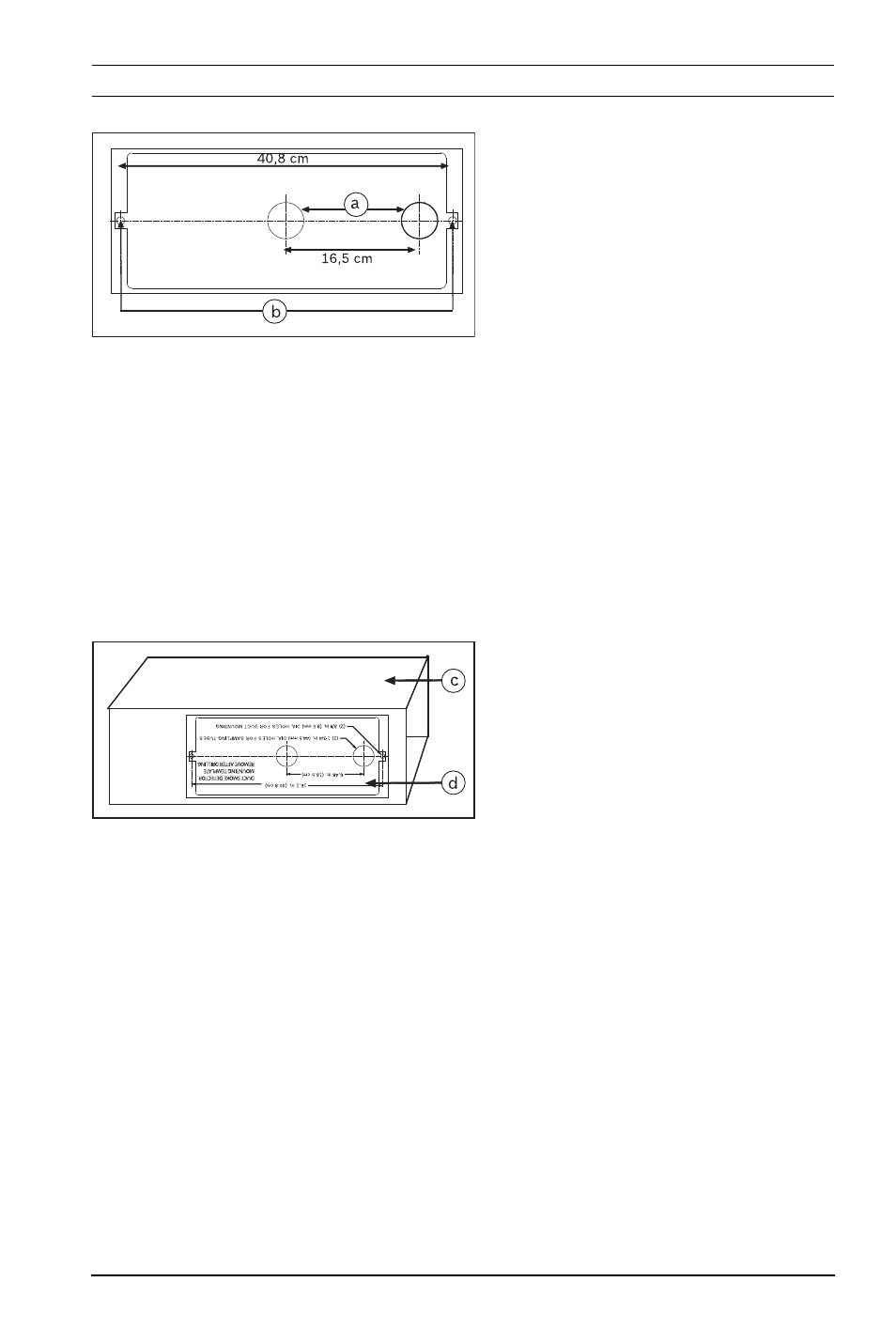

Afbeelding 4.4 Boorsjabloon
Nr. Omschrijving
a
∅ 44,5 mm openingen voor
de bemonsteringsbuis en
ventilatiebuis
b
∅ 9,5 mm openingen voor de
montage van de behuizing
Afbeelding 4.5 Positie van de boorsjabloon
Nr. Omschrijving
c Ventilatiekanaal
d Boorsjabloon
