160 pl | Instalacja
Czujka dymu do ciągów
F.01U.033.733 | 5.0 | 2011.11 Instrukcja instalacji Bosch Sicherheitssysteme GmbH
W przypadku szerszych ciągów wentylacyjnych rurki próbkujące
można łączyć. Należy je wtedy uszczelnić przy użyciu zatyczki
(patrz Rysunek 4.1). Wszystkie rurki próbkujące są wyposażone
w gwintowany trzpień ustalający i zatyczkę! W przypadku
łączenia dwóch rurek próbkujących należy usunąć zatyczkę
pierwszej rurki próbkującej oraz sworzeń ustalający i wkręt
ustalający drugiej rurki próbkującej!
Ograniczenia:
Procedura łączenia dwóch rurek próbkujących:
1. Zdejmij zatyczkę z pierwszej rurki próbkującej.
2. Usuń sworzeń ustalający i wkręt ustalający z drugiej rurki
próbkującej.
3. Połącz dwie rurki próbkujące.
4. Wyrównaj otwory w rurkach próbkujących i przykręć
wkręty ustalające.
5. Włóż zatyczkę.
Przykład: Potrzebna jest rurka próbkująca o łącznej długości
2,13 m.
Połącz elementy D344-3 (0,91 m) i D344-5 (1,52 m). Następnie
skróć element D344-5 o 30 cm i włóż zatyczkę.

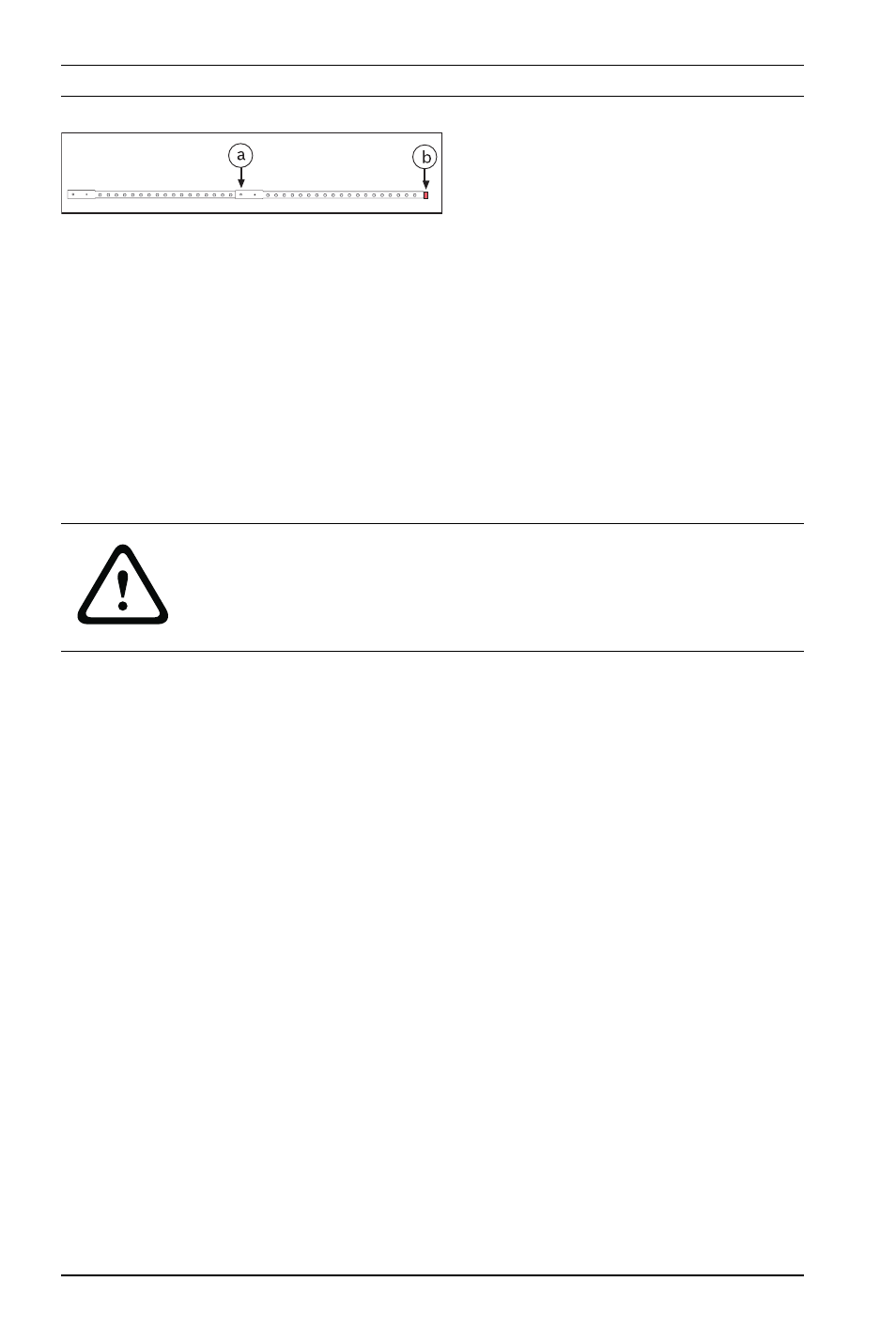

Illustracja 4.1 Rurka próbkująca
Nr Opis
a Wkręt ustalający
b Zatyczka
UWAGA!
W rurce próbkującej musi znajdować się minimum 12 otworów
zasysających, a jej długość musi wynosić co najmniej 30 cm.
Maksymalna dopuszczalna długość wynosi 3 m!
